Raffstore / Aussenjalousie C80 Konfigurator

Beschreibung
Produktinformationen "Raffstore / Aussenjalousie C80 Konfigurator"

Die Jalousie C80 ist die populärste Lösung unter allen Fassadenjalousien. Die Lamellen sind am Rand gebörtelt, was eine erhöhte Steifheit garantiert. Die stufenlose Steuerung des Neigungswinkels der Lamellen ermöglicht eine freie Regulierung des Lichteinfalls je nach individuellen Vorlieben und verbessert so den Nutzkomfort der Räume.

Antriebe und Steuerung

Unser Angebot umfasst zudem Lösungen der führenden europäischen Hersteller, darunter Wetterautomatik, Überwachung des Sonnenstandes, leise Motoren, Motoren mit wechselseitiger Kommunikation sowie Funkfernsteuerung.

 steuerungshersteller





Technische Parameter

min. Abmessungen 0,5m x 0,5m
max. Abmessungen 4m x 4m
max. Neigungswinkel der Lamellen 55°
Handantrieb Max. Fläche 9m2
Elektroantrieb Min. Breite 0,6m
Max. Fläche des Modulraffstores 25m2 beim Elektroantrieb, maximalle Breite der gekoppelten Anlagen 6m
Menge der Raffstoren mit einem Antrieb Max 3 St.
Standard -Ausrüstung Handantrieb - Kurbel, Führungsschienenhalter ohne Blende



Lamelle C80

Die Lamellen bestehen aus profiliertem Aluminium der Stärke 0,42 mm und der Breite 80,4 mm.Die Lamellen bewegen sich in den Führungsschienen mit Hilfe von widerstandsfähigen Metallbolzen, die die Beständigkeit der Raffstoren bei starkem Wind sichern.

 c80_tech

Führungsschienen

Erhältlich ist zudem eine traditionelle Führungsschiene mit Abdeckblech für Fassaden sowie eine runde (selbsttragende) Führungsschiene mit ovaler Kassette zur Fassadenmontage. Optional mit Seilführung erhältlich (C80L)
fuehringsschienen



Textilelemente


Die Leiterkordel ist doppelt mit Aramidfasern (einem Stoff, der u.a. zur Herstellung kugelsicherer Westen verwendet wird) verstärkt und trägt zusammen mit den Aufzugsbändern die Lamellen C80. Die Aufzugsbänder zeichnen sich durch hohe Zug- und Verschleißfestigkeit aus. Sie sind thermisch behandelt und gegen UV-Strahlen und andere Witterungseinflüsse beständig.

Eigenschaften:
  • Kassette zur Unterputzmontage, gefertigt aus stranggepresstem Aluminium, mit Putzkante, die das Verputzen von Außen ermöglicht
  • Revisionsklappe die eine einfache Montage und leichten Zugang ermöglicht
  • Variante Box 2 mit Dämmung des Sturzes (Kassettenrückseite)
  • Elektroantrieb
  • freitragende Variante verfügbar, wo die Kassette auf den Führungsschienen lagert
  • Möglichkeit der Beschichtung in beliebiger RAL-Farbe





Weiterführende Links zu "Raffstore / Aussenjalousie C80 Konfigurator"

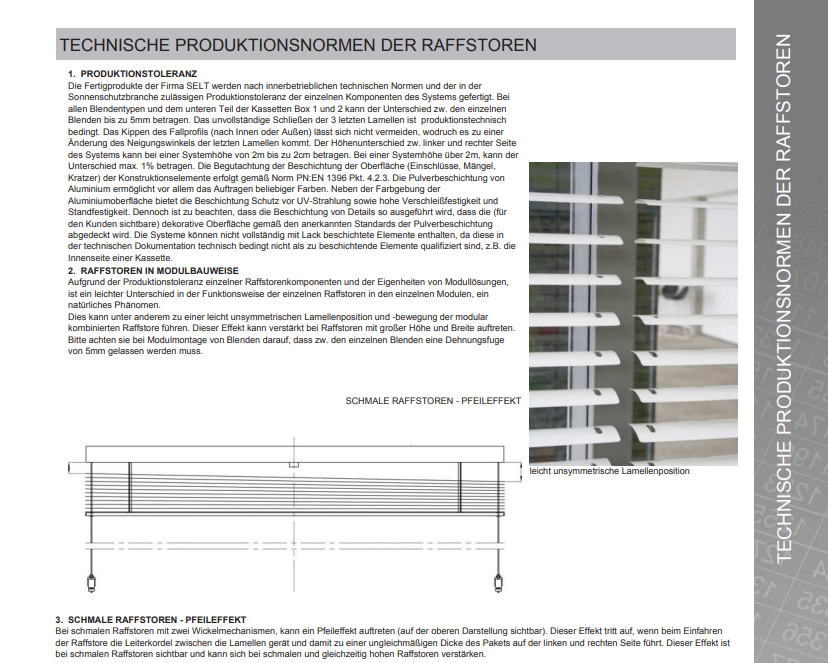

Verfügbare Downloads:

Anlagenauswahl :

Wählen Sie zwischen ein und mehrteiligen Anlagen
Mehr Infos
Raffstoren C80 einteilige Anlage
Mehr Infos
Raffstoren C80 zweiteilige Anlage
Mehr Infos
Raffstoren C80 dreiteilige Anlage

Raffstore Auswahl :

Raffstore Auswahl
Mehr Infos
C80 Führungs-Schiene elektrisch
Mehr Infos
C80 Führungs-Schiene Kurbel
Mehr Infos
C80 Seilführung elektrisch
Mehr Infos
C80 Seilführung Kurbel

Anlageneinteilung (mm) :

Anlageneinteilung (mm)

Lamellenfarben :

Wählen Sie hier Ihre gewünschte Lamellenfarbe aus!
Mehr Infos
Weißaluminium Ral 9006
Mehr Infos
Graualuminium Ral 9007
Mehr Infos
Anthrazitgrau Ral 7016
Mehr Infos
Reinweiß Ral 9010
Mehr Infos
Perlweiß Ral 1013
Mehr Infos
Dunkelgrau Metalic DB 703
Mehr Infos
Hellbeige VSR 240
Mehr Infos
Bronze metallisiert VSR 780
Mehr anzeigen
Mehr Infos
Tiefschwarz Ral 9005

Blende auswählen :

Wählen Sie hier Ihre Blende aus!
Mehr Infos
ohne Blende
Mehr Infos
Blende Typ 1
Mehr Infos
Blende Typ 2
Mehr Infos
Blende Typ 3 A
Mehr Infos
Blende Typ 4
Mehr Infos
Blende Oval mit Führungs-Schienen und End-Kappen
Mehr Infos
Blende Cube mit Führungs-Schienen und End-Kappen

Blendenart :

Suchen Sie hier aus ob Ihre Blende für eine Einzel oder eine Gruppenmontage sein soll!
Mehr Infos
keine Blende ausgewählt
Mehr Infos
Einzelblende

Führungsschienen Montageart :

Wählen Sie hier die Art Ihrer Schiene aus!
Mehr Infos
Führungs-Schienen für Einzel-Montage
Mehr Infos
Führungs-Schienen für Gruppen-Montage

Führungsschienenhalter und Länge auswählen :

Wählen Sie hier aus, wie lang Ihre Führungsschienenhalter sein sollen!
Mehr Infos
ohne Halter Wandmontage
Mehr Infos
Ausführung 1 (50-70mm)
Mehr Infos
Ausführung 1 (70-100mm)
Mehr Infos
Ausführung 1 (100-145mm)
Mehr Infos
Ausführung 4 (50-70mm)
Mehr Infos
Ausführung 4 (70-100mm)
Mehr Infos
Ausführung 4 (100-170mm)
Mehr Infos
Ausführung 3 (50-70mm)
Mehr anzeigen
Mehr Infos
Ausführung 3 (75-120mm)

Farbe der Führungsschienen und Halter :

Wählen Sie hier die Farbe Ihrer Führungsschienen und Führungsschienenhalter aus.
Mehr Infos
Weißaluminium
Mehr Infos
Graualuminium Ral 9007
Mehr Infos
Antrazitgrau Ral 7016
Mehr Infos
Reinweiß Ral 9010
Mehr Infos
Graphit Feinstruktur FSM 71319

Farbe Leiterkordel/Aufzugsband :

Wählen Sie hier die Farbe Ihrer Stoffkomponenten aus!
Mehr Infos
Grau
Mehr Infos
Schwarz

Raffstoren Antrieb :

Wählen Sie hier die Antriebsart aus!
Mehr Infos
Geiger GJ 56  mit mechanischem Endschalter
Unsere Elektroantriebe GJ56.. mit mechanischer Endabschaltung und GJ56..e mit elektronischer Endabschaltung haben sich im täglichen Einsatz millionenfach bewährt. Beide Antriebe zeichnen sich durch ihre zuverlässigen und erprobten Komponenten, die sichere und schnelle Montage in allen gängigen Kopfschienen und die optimale Drehmomentabstimmung aus.

Bedienungsanleitungen Geiger

Mehr Infos
Somfy J4 WT mit elektronischem Endschalter
Der J4 WT ist der erfolgreichste elektronische Antrieb für Raffstoren auf dem Markt und eignet sich sowohl zur Erstausrüstung wie auch zur Nachrüstung.
Mehr Infos
Somfy J4 IO Protect Homecontrol
Fahren Sie die J4 io-Antriebe mitTaHoma per Smartphone, Tablet und PC oder mit einem Situo Mobile io VB (Handsender) oder Smoove sensitive (Wandsender) in Ihre Wunschposition und speichern Sie diese mit nur einem Tastendruck in zeit- und wetterbasierten Szenarien ab.
Mehr Infos
Elero Ja-Soft mit mechanischem Endschalter
Der Jalousieantrieb in drei verschiendenen Ausführungen (Soft). Mit Softbremse, endabschaltung erfolgt mechanisch.

Funkempfänger/Schalter :

Wählen Sie hier den Schalter oder Funkempfänger für Ihren gewählten Antrieb aus.

Bitte legen Sie Ihren Artikel nun in den Warenkorb

Ihre Konfiguration:
Preis
213,42 € *

inkl. MwSt. zzgl. Versandkosten

Lieferzeit ca. 35 - 55 Arbeitstage

  • Raffstoren C80 einteilige Anlage
  • C80 Führungs-Schiene elektrisch
  • Weißaluminium Ral 9006
  • ohne Blende
  • keine Blende ausgewählt
  • Führungs-Schienen für Einzel-Montage
  • ohne Halter Wandmontage
  • Weißaluminium
  • Grau
  • Geiger GJ 56 mit mechanischem Endschalter
Bitte wählen Sie alle Optionen aus, um den Artikel in den Warenkorb zulegen
  • - Breite 1
  • - Höhe 1
