Raffstore / Aussenjalousie Zetta 70
175,35 €*
Sofort verfügbar, Lieferzeit: 20 - 30 Arbeitstage
- Anlagenauswahl: Raffstoren Zetta einteilige Anlage
- Lamellen- Auswahl: Zetta 90
- Lamellenfarben: RAL 1015 Hellelfenbein
- Wendung der Unterleiste : Unterleiste grade
- Deckblech: ohne Deckblech
- Seitenführung: Aufputz Führungsleiste
- Art der Führung: Kunststoffzapfen
- Führungsschienen Montageart: Führungs-Schienen für Einzel-Montage
- Tragvariante: Befestigung des Kastens an der Wand
- Führungsschienen Auswahl: FS einfach P018/10
- Farbe der Führungsschienen und Halter: RAL 1015 Hellelfenbein
- Farbe Leiterkordel/Aufzugsband: Grau
- Raffstore Halter: Halter verstellbar Click 165 - 223mm P009/2
- Raffstoren Antrieb: Handkurbel
- Kurbelauswahl: ohne Kurbel
- Getriebeart: Getriebe 4-kant mit Verlängerung
- Getriebeposition: aussenliegend
- Antriebsmontageseite von Innen gesehen: Links
- Führungsschienenhalter: Ausführung 05 (171-295 mm) P021/4
Raffstoren Zetta einteilige Anlage
Standardausführung:
Jede Raffstore-Anlage wird standardmäßig mit
einem eigenen Motor ausgestattet.
Bei mehrteiligen Anlagen erhält somit jedes
einzelne Raffstore-Element einen separaten
Antrieb und kann unabhängig bedient werden.
Optional: Gekoppelte Anlagen
Auf Wunsch können mehrere Raffstore-Elemente
über eine Kardanwelle mechanisch
miteinander gekoppelt werden.
In diesem Fall erfolgt der Antrieb der
gekoppelten Elemente über
nur einen gemeinsamen Motor.
Die Elemente werden dann gemeinsam bedient.
Eine gekoppelte Ausführung ist nur auf Anfrage und nach technischer Prüfung möglich. Bitte kontaktieren Sie uns vor der Bestellung, wenn Sie eine solche Ausführung wünschen.

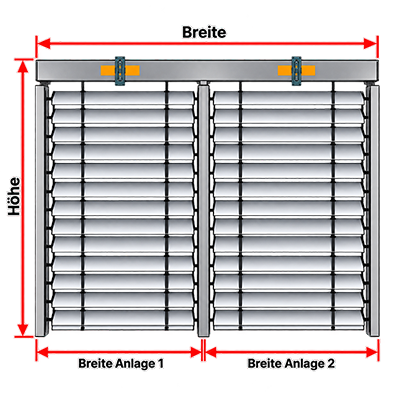

Raffstoren Zetta zweiteilige Anlage
Standardausführung:
Jede Raffstore-Anlage wird standardmäßig mit
einem eigenen Motor ausgestattet.
Bei mehrteiligen Anlagen erhält somit jedes
einzelne Raffstore-Element einen separaten
Antrieb und kann unabhängig bedient werden.
Optional: Gekoppelte Anlagen
Auf Wunsch können mehrere Raffstore-Elemente
über eine Kardanwelle mechanisch
miteinander gekoppelt werden.
In diesem Fall erfolgt der Antrieb der
gekoppelten Elemente über
nur einen gemeinsamen Motor.
Die Elemente werden dann gemeinsam bedient.
Eine gekoppelte Ausführung ist nur auf Anfrage und nach technischer Prüfung möglich. Bitte kontaktieren Sie uns vor der Bestellung, wenn Sie eine solche Ausführung wünschen.
Raffstoren Zetta dreiteilige Anlage
Standardausführung:
Jede Raffstore-Anlage wird standardmäßig mit
einem eigenen Motor ausgestattet.
Bei mehrteiligen Anlagen erhält somit jedes
einzelne Raffstore-Element einen separaten
Antrieb und kann unabhängig bedient werden.
Optional: Gekoppelte Anlagen
Auf Wunsch können mehrere Raffstore-Elemente
über eine Kardanwelle mechanisch
miteinander gekoppelt werden.
In diesem Fall erfolgt der Antrieb der
gekoppelten Elemente über
nur einen gemeinsamen Motor.
Die Elemente werden dann gemeinsam bedient.
Eine gekoppelte Ausführung ist nur auf Anfrage und nach technischer Prüfung möglich. Bitte kontaktieren Sie uns vor der Bestellung, wenn Sie eine solche Ausführung wünschen.
Zetta 90
Die ISOTRA Zetta 70 ist eine hochwertige Außenjalousie mit speziell geformten 70 mm breiten Z-Lamellen aus Aluminium. Sie bietet einen effektiven Sonnen- und Sichtschutz sowie eine präzise Regulierung des Tageslichteinfalls.
Durch die charakteristische Z-förmige Lamellengeometrie wird ein besonders guter Lamellenschluss ermöglicht. Die integrierte Dichtung an der Lamellenkante unterstützt einen geräuscharmen Lamellenschluss und reduziert den Lichteinfall bei geschlossener Anlage.
Die profilierte Aluminiumlamelle zeichnet sich durch eine hohe Formstabilität aus und eignet sich für moderne Wohnhäuser, Bürogebäude und große Fensterflächen.

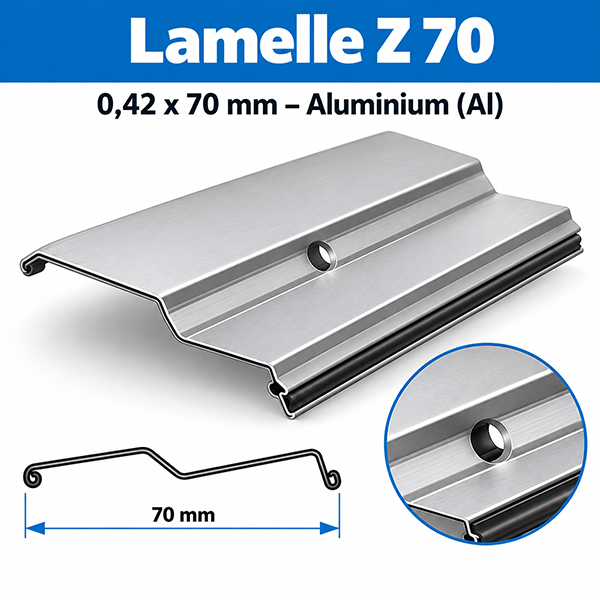

Modell: Zetta 70
Lamellenform: Z-Profil
Nennbreite: 70 mm
Material: Aluminium
Materialstärke: 0,42 mm
Lamellenkante: mit integrierter Dichtung
Ihre Vorteile:
✔ Effektiver Sonnen- und Sichtschutz
✔ Präzise Tageslichtregulierung
✔ Stabil geformte Z-Lamellen
✔ Verbesserter Lamellenschluss
✔ Geräuschreduzierende Lamellendichtung
✔ Moderne und elegante Optik
Die Zetta 70 besitzt eine Nennlamellenbreite von 70 mm. Die tatsächliche Verschattung und der Lichteinfall hängen unter anderem vom Wendewinkel und der Einbausituation ab. Eine vollständige Verdunkelung kann nicht garantiert werden.
RAL 1015 Hellelfenbein
RAL 7016 Anthrazitgrau
RAL 7016 Anthrazitgrau-Struktur
RAL 7022 Umbragrau
RAL 7035 Hellgrau
RAL 7038 Achatgrau
RAL 7048 Perlgrau
RAL 8014 Braun
RAL 9005 Schwarz
RAL 9006 Weißaluminium
RAL 9006 Weißaluminium Struktur
RAL 9007 Graualuminium
RAL 9010 Reinweiß
RAL 9016 Verkehrsweiß
VSR 780 Bronze
DB 702 Grau (Auf Anfrage)
RAL 3004 Purpurrot (Auf Anfrage)
RAL 5002 Ultramarineblau (Auf Anfrage)
RAL 7021 Schwarzgrau (Auf Anfrage)
W 210 Goldeiche Struktur (Auf Anfrage)
DB 703 Dunkelgrau (Auf Anfrage)
Unterleiste grade

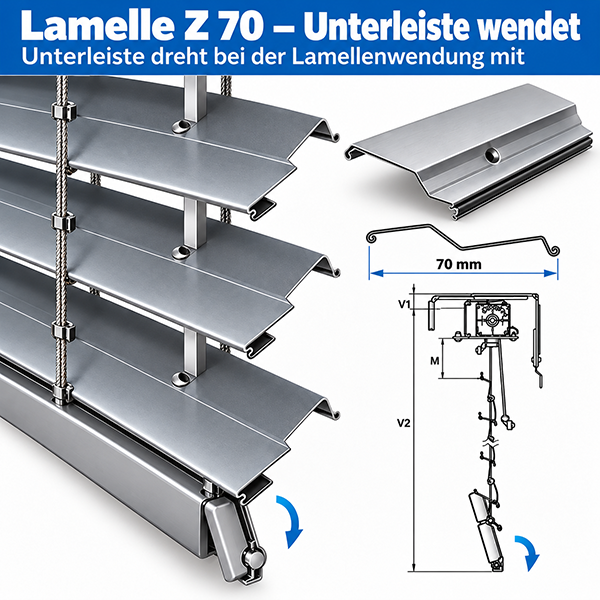

Unterleiste wendet mit
RAL 1015 Hellelfenbein
RAL 7016 Anthrazitgrau
RAL 7016 Anthrazitgrau-Struktur
RAL 7022 Umbragrau
RAL 7035 Hellgrau
RAL 7038 Achatgrau
RAL 7048 Perlgrau
RAL 8014 Braun
RAL 9005 Schwarz
RAL 9006 Weißaluminium
RAL 9006 Weißaluminium Struktur
RAL 9007 Graualuminium
RAL 9010 Reinweiß
RAL 9016 Verkehrsweiß
VSR 780 Bronze
DB 702 Grau
RAL 3004 Purpurrot
RAL 5002 Ultramarineblau
RAL 7021 Schwarzgrau
W 210 Goldeiche Struktur
DB 703 Dunkelgrau

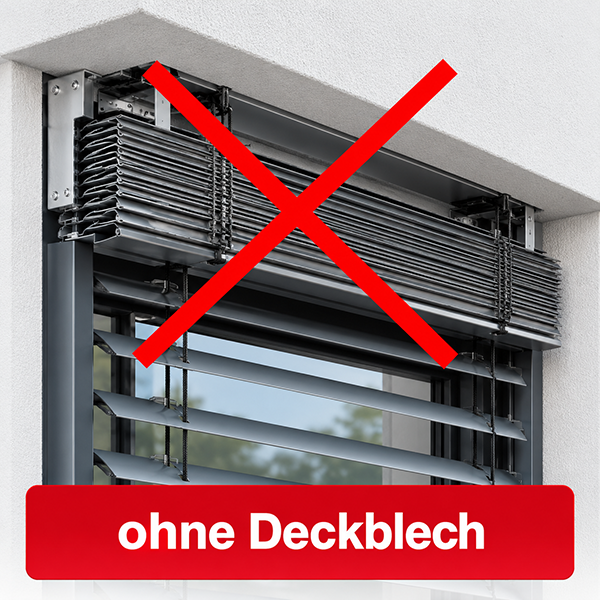

ohne Deckblech

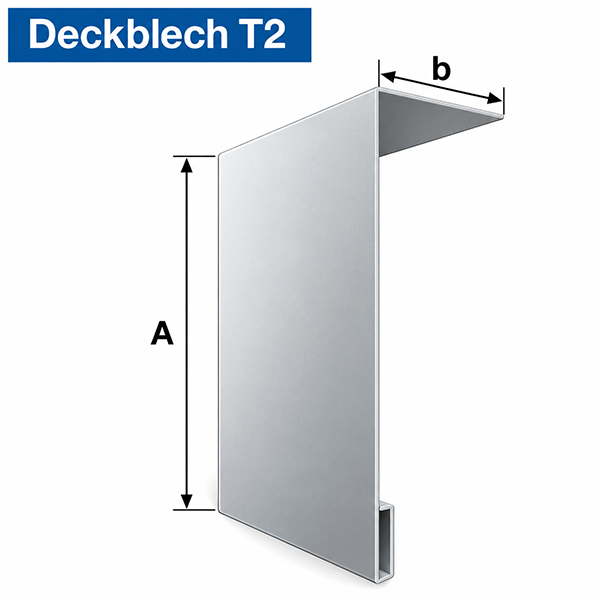

Ausführung T2
Vergleich der Slim Variante zur Normalvariante in der Pakethöhe
Ausführung T4
Vergleich der Slim Variante zur Normalvariante in der Pakethöhe
Ausführung T4u/1
Vergleich der Slim Variante zur Normalvariante in der Pakethöhe

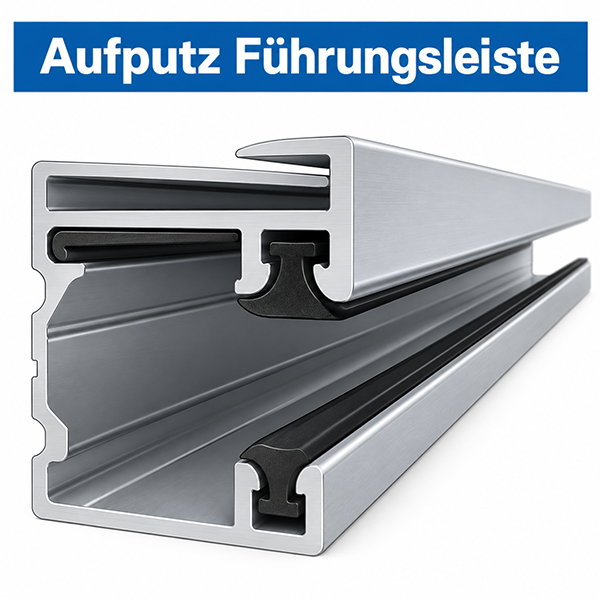

Aufputz Führungsleiste

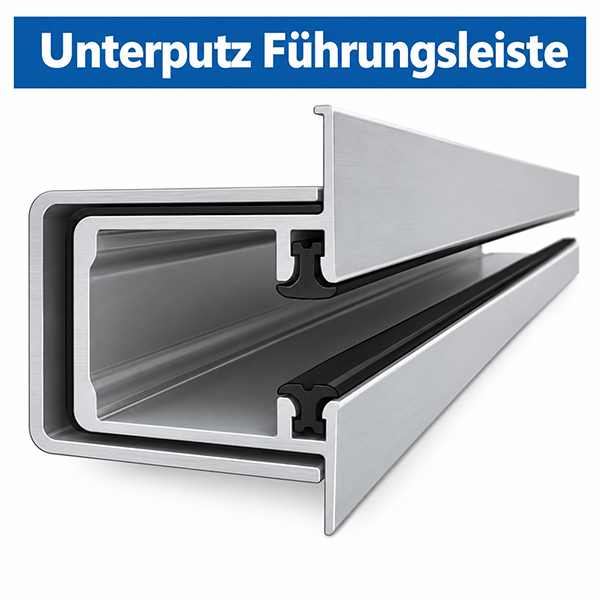

Unterputz Führungsleiste

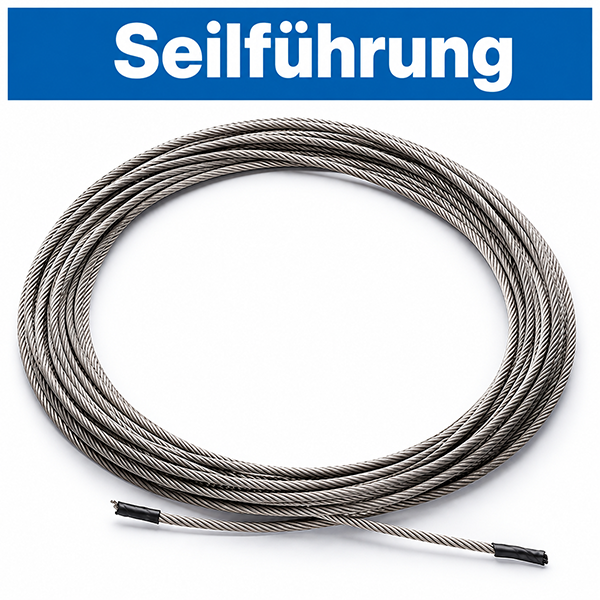

Seilführung / ohne Führungsschiene
Kunststoffzapfen
Metallzapfen
Führungs-Schienen für Einzel-Montage

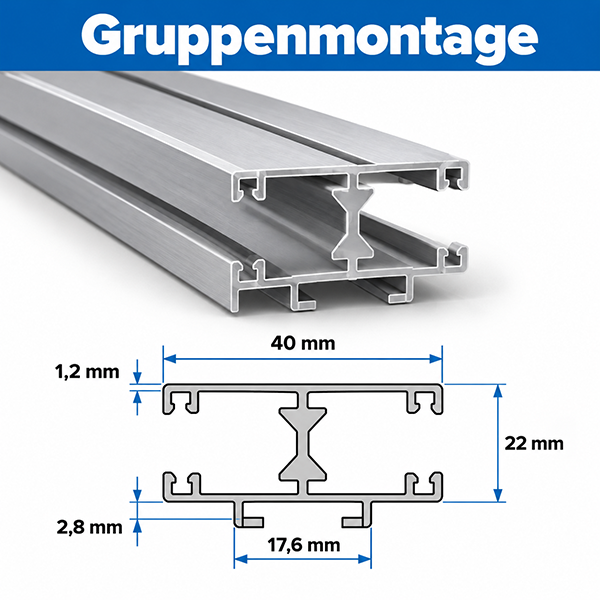

Führungs-Schienen für Gruppenmontage

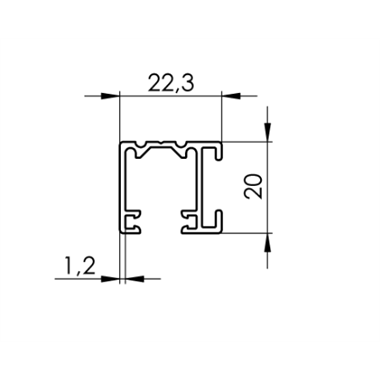

FS einfach P018/10
FS für Laibung P018/2
FS rund einfach P018/4
FS STS P016/1
Ausführung 01 (55-74 mm) P021
Ausführung 02 (75-102 mm) P021/1
Ausführung 03 (103-154 mm) P021/2

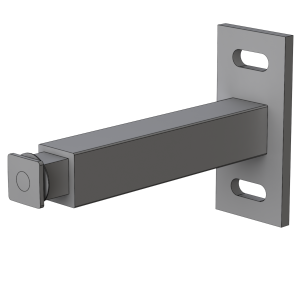

Ausführung 04 (103 - 170 mm) P021/3
Ausführung 05 (171-295 mm) P021/4
FS-Halter 056-080mm [PO21/5] TEL.STS

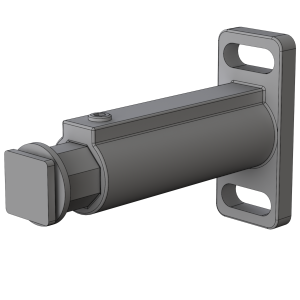

FS-Halter 081-125mm [PO21/6] TEL.STS
RAL 1015 Hellelfenbein
RAL 7016 Anthrazitgrau
RAL 7016 Anthrazitgrau-Struktur
RAL 7022 Umbragrau
RAL 7035 Hellgrau
RAL 7038 Achatgrau
RAL 7048 Perlgrau
RAL 8014 Braun
RAL 9002 Grauweiß
RAL 9005 Schwarz
RAL 9006 Weißaluminium
RAL 9006 Weißaluminium Struktur
RAL 9007 Graualuminium
RAL 9010 Reinweiß
RAL 9016 Verkehrsweiß
VSR 780 Bronze
DB 702 Grau
DB 703 Grau (dunkel perl)
RAL 3004 Purpurrot
RAL 5002 Ultramarineblau
RAL 7021 Schwarzgrau
W 210 Goldeiche Struktur
Grau
Schwarz

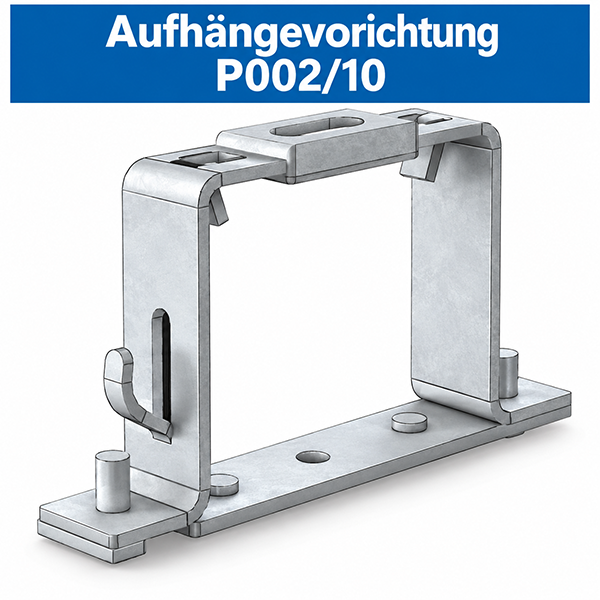

Aufhängevorichtung P002/10

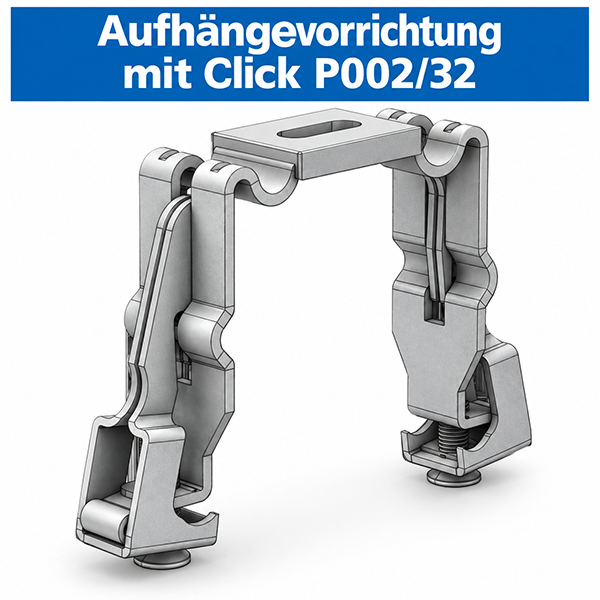

Aufhängevorrichzung mit Click P002/32

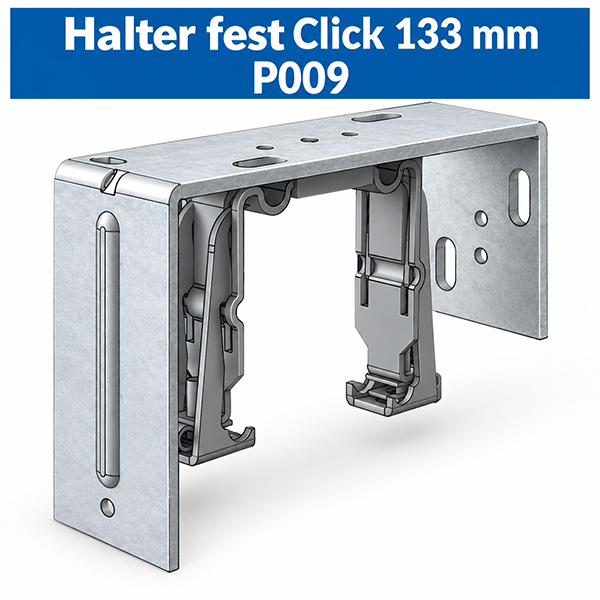

Halter fest Click 133mm P009

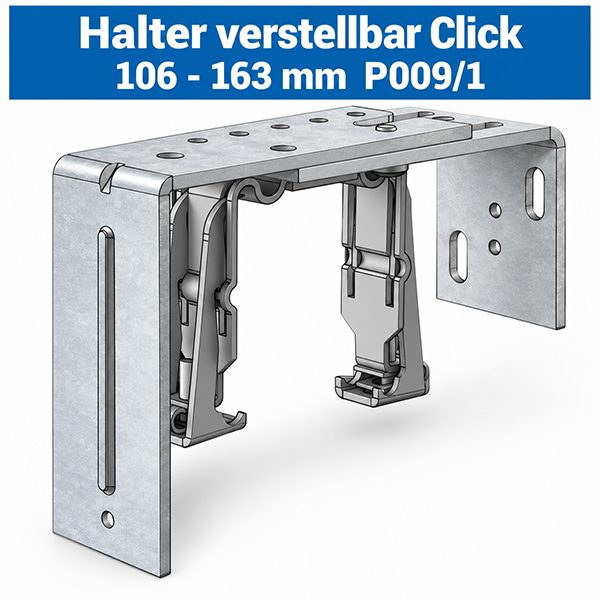

Halter verstellbar Click 106 - 163mm P009/1

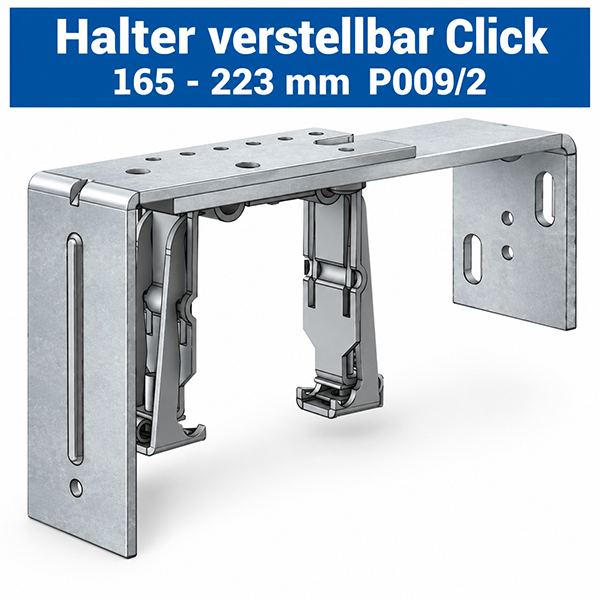

Halter verstellbar Click 165 - 223mm P009/2
Geiger GJ 56 mit mechanischem Endschalter
Bedienungsanleitungen Geiger
Somfy J4 IO Protect Homecontrol
Motor Isotra Basic

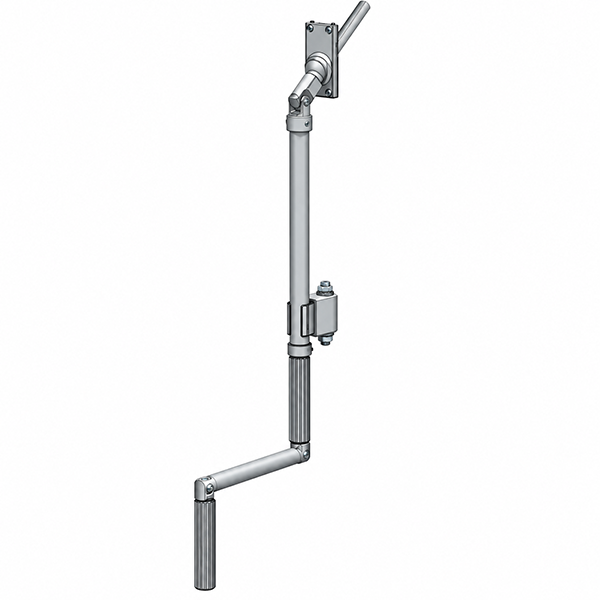

Handkurbel
Getriebe 4-kant
Getriebe 6-kant
Getriebe 4-kant mit Verlängerung
Bündig mit Aussenkannte
innenliegend
aussenliegend
Links
Rechts
Das Pflichtfeld Breite 1 ist nicht ausgefüllt!
Das Pflichtfeld Höhe 1 ist nicht ausgefüllt!
Das Pflichtfeld Bestätigung der Maßeingabe ist nicht ausgefüllt!
Raffstoren Zetta einteilige Anlage
Zetta 90
RAL 1015 Hellelfenbein
Unterleiste grade
ohne Deckblech
Aufputz Führungsleiste
Kunststoffzapfen
Führungs-Schienen für Einzel-Montage
Befestigung des Kastens an der Wand
FS einfach P018/10
RAL 1015 Hellelfenbein
Halter verstellbar Click 165 - 223mm P009/2
Handkurbel
ohne Kurbel
Getriebe 4-kant mit Verlängerung
aussenliegend
Ausführung 05 (171-295 mm) P021/4
ISOTRA Zetta 70 Außenjalousie – Raffstore mit Z-Lamellen nach Maß
Die ISOTRA Zetta 70 Außenjalousie verbindet effektiven Sonnenschutz mit moderner Fassadengestaltung. Ihre charakteristischen 70 mm breiten Z-Lamellen sorgen für einen hohen Verschattungsgrad und ermöglichen eine bedarfsgerechte Regulierung von Tageslicht und Privatsphäre. Damit ist die Zetta 70 eine hochwertige Lösung für Einfamilienhäuser, Bürogebäude und moderne Neubauten.
Als außenliegender Sonnenschutz reduziert die Zetta 70 die direkte Sonneneinstrahlung bereits vor der Fensterscheibe. Das kann die Aufheizung der Innenräume verringern und zu einem angenehmeren Raumklima beitragen. Die stabilen Aluminiumführungsleisten und die integrierten Gummidichtungen der Lamellen ergänzen das durchdachte System.
Bei steg-platten.de erhalten Sie die ISOTRA Zetta 70 als individuell konfigurierbare Außenjalousie nach Maß – abgestimmt auf die Anforderungen Ihres Gebäudes.
Die Vorteile der ISOTRA Zetta 70 auf einen Blick
| Produktvorteil | Ihr Nutzen |
|---|---|
| Hoher Verschattungsgrad | Z-förmige Lamellen reduzieren direkte Sonneneinstrahlung und störende Blendung. |
| Wärmeregulierender Effekt | Außenliegende Beschattung kann die sommerliche Aufheizung von Räumen verringern. |
| Individueller Sichtschutz | Durch verstellbare Lamellen lässt sich der Einblick von außen regulieren. |
| Geräuschreduzierte Lamellen | Eingepresste Gummidichtungen tragen zu einem leiseren Lamellenschluss bei. |
| Stabile Führung | Aluminiumführungsleisten unterstützen die sichere Führung der Außenjalousie. |
| Hochwertige Unterleiste | Robustes unteres Abschlussprofil aus extrudiertem Aluminium. |
| Komfortable Bedienung | Elektrischer Antrieb ist abhängig von der gewählten Ausführung möglich. |
| Individuelle Montage | Verschiedene Montagevarianten für Neubau und Modernisierung. |
Z-Lamellen mit 70 mm Breite – durchdachter Sonnenschutz
Das besondere Merkmal der ISOTRA Zetta 70 ist die Z-förmige Gestaltung der Aluminiumlamellen. Durch diese spezielle Profilform entsteht im geschlossenen Zustand eine weitgehend geschlossene Lamellenfläche, die einen hohen Verschattungsgrad ermöglicht.
Zusätzlich sind die Lamellen mit einer eingepressten Gummidichtung ausgestattet. Diese unterstützt einen verbesserten Lamellenschluss und kann störende Geräusche reduzieren. Die Kombination aus Z-Profil, Aluminiumführung und stabiler Unterleiste macht die Zetta 70 zu einem funktionalen Sonnenschutzsystem mit moderner Optik.
Angenehmes Raumklima und flexible Lichtregulierung
Im Gegensatz zu innenliegenden Jalousien wird eine Außenjalousie vor der Fensterscheibe montiert. Dadurch kann ein großer Teil der direkten Sonneneinstrahlung abgefangen werden, bevor sie den Innenraum erreicht.
Durch die Verstellung der Lamellen können Sie Tageslichteinfall, Sichtschutz und Verschattung individuell anpassen. So bleibt der Raum bei Bedarf angenehm hell, während direkte Blendung reduziert wird. Besonders bei großen Fensterflächen ist diese Flexibilität ein wichtiger Vorteil.
Technische Eigenschaften der ISOTRA Zetta 70
| Eigenschaft | Beschreibung |
|---|---|
| Hersteller | ISOTRA |
| Modell | Zetta 70 |
| Produktart | Außenjalousie / Raffstore |
| Lamellenbreite | 70 mm |
| Lamellenprofil | Z-förmiges Aluminiumprofil |
| Lamellendichtung | Eingepresste Gummidichtung |
| Führung | Aluminiumführungsleisten |
| Unterleiste | Extrudiertes Aluminium |
| Bedienung | Elektrische Bedienung möglich |
| Maximale Anlagenfläche | Bis zu 18 m², abhängig von den zulässigen Abmessungen und der Ausführung |
| Einsatzbereich | Wohngebäude, Bürogebäude und gewerbliche Objekte |
Montagemöglichkeiten der Zetta 70 Außenjalousie
Für die ISOTRA Zetta 70 Außenjalousie stehen verschiedene Montagearten zur Verfügung. Die passende Befestigung richtet sich nach der baulichen Situation, der Fensterkonstruktion und der gewünschten Integration in die Fassade.
| Montage im Schacht | Montage am Fensterrahmen | Montage am Erweiterungsprofil |
|---|---|---|
|
|
|
|
Schachtmontage
Montage in einem vorbereiteten Schacht mit Befestigung an Wand oder Decke. |
Fensterrahmenmontage
Montage innerhalb der Fensterleibung mit Befestigung am Fensterrahmen. |
Erweiterungsprofil
Montage innerhalb der Fensterleibung an einem geeigneten Erweiterungsprofil. |
Diese Montagearten können je nach Konstruktion mit sichtbarer Verkleidungsbox oder mit einer in die Fassade beziehungsweise Wärmedämmung integrierten Verkleidung ausgeführt werden.
Spezielle Montagevarianten
- Selbsttragende Ausführung: Die Befestigung der Jalousie erfolgt über die Führungsleisten.
- Fassadenausführung: Montage an der Fassade mit geeigneter Verkleidungskassette.
- Montage im Heluz-Sturz: Einbau mit eingelassenen Führungsleisten.
- Montage im Porotherm-Sturz: Geeignete Lösung für eine selbsttragende Ausführung.
- Selbsttragende Sonderausführung: Je nach System ist eine Ausführung mit außerhalb des Kanals liegendem Lamellenpaket möglich.
Wichtiger Planungshinweis: Soll die Außenjalousie in einen Sturz oder verdeckt in die Fassade integriert werden, sollte dies möglichst bereits bei der Gebäudeplanung berücksichtigt werden.
Warum eine Außenjalousie mit Z-Lamellen wählen?
Eine Außenjalousie mit Z-Lamellen bietet eine attraktive Kombination aus funktionalem Sonnenschutz und moderner Architektur. Durch die besondere Lamellenform wird ein hoher Verschattungsgrad erreicht, während sich der Lichteinfall flexibel regulieren lässt.
Gerade bei großen Fensterflächen sind außenliegende Raffstores eine sinnvolle Ergänzung zur Gebäudeausstattung. Sie können den sommerlichen Wärmeeintrag reduzieren, vor neugierigen Blicken schützen und die Fassade optisch aufwerten.
Häufige Fragen zur ISOTRA Zetta 70
Was ist das Besondere an den Z-Lamellen?
Die Z-förmigen Lamellen ermöglichen einen hohen Verschattungsgrad. In Verbindung mit den integrierten Gummidichtungen entsteht ein verbesserter Lamellenschluss.
Ist die Zetta 70 für Neubauten geeignet?
Ja. Die verschiedenen Montagevarianten ermöglichen eine Integration in moderne Neubauten. Für verdeckte Einbaulösungen empfiehlt sich eine frühzeitige Planung.
Kann die ISOTRA Zetta 70 elektrisch bedient werden?
Eine elektrische Bedienung ist je nach gewählter Ausführung und Ausstattung möglich.
Schützt die Zetta 70 auch vor Hitze?
Als außenliegender Sonnenschutz kann die Zetta 70 direkte Sonneneinstrahlung bereits vor der Verglasung reduzieren und damit zur Verringerung der sommerlichen Raumaufheizung beitragen.
ISOTRA Zetta 70 – hochwertiger Sonnenschutz nach Maß
Die ISOTRA Zetta 70 Außenjalousie ist eine überzeugende Wahl für alle, die effektiven Sonnenschutz, individuell einstellbaren Sichtschutz und modernes Design miteinander verbinden möchten.
Mit ihren 70 mm breiten Z-Lamellen, stabilen Aluminiumführungsleisten und unterschiedlichen Montagemöglichkeiten eignet sich die Zetta 70 für zahlreiche Anforderungen im privaten und gewerblichen Bereich.
ISOTRA Zetta 70 Außenjalousie nach Maß – moderner Sonnenschutz bei steg-platten.de
ISOTRA – hochwertiger Sonnenschutz und innovative Beschattungssysteme
ISOTRA ist ein etablierter europäischer Hersteller von hochwertigen Sonnenschutzsystemen mit Sitz in der Tschechischen Republik. Das Unternehmen entwickelt und produziert funktionale Beschattungslösungen für private Wohngebäude, Bürogebäude und gewerbliche Objekte.
Zum Produktsortiment gehören unter anderem Raffstoren, Außenjalousien, Innenjalousien und weitere Sonnenschutzsysteme. Die Produkte verbinden moderne Technik, hochwertige Materialien und zeitgemäßes Design.
Besonders im Bereich der Außenraffstoren bietet ISOTRA vielseitige Lösungen für eine individuelle Lichtregulierung, effektiven Sonnenschutz und eine moderne Fassadengestaltung.
Viele ISOTRA-Produkte werden individuell nach Maß gefertigt und lassen sich hinsichtlich Abmessungen, Lamellenfarben, Bedienung und Montageausführung an unterschiedliche Anforderungen anpassen.
Lieferung Ihrer ISOTRA-Produkte – deutschlandweit
Bei steg-platten.de bestellen Sie Ihre ISOTRA-Produkte bequem online und konfigurieren die gewünschten Ausführungen individuell nach Ihren Anforderungen.
Die bestellten Sonnenschutzsysteme werden nach der Auftragsbearbeitung für den Versand vorbereitet und an Ihre angegebene Lieferadresse innerhalb Deutschlands geliefert.
Bei einer Direktlieferung durch den Hersteller beziehungsweise dessen beauftragten Transportdienstleister erfolgt die Zustellung ohne zusätzliche Zwischenlagerung bei steg-platten.de.
- Deutschlandweite Lieferung: Versand an Lieferadressen innerhalb Deutschlands.
- Individuelle Maßanfertigung: Viele Sonnenschutzsysteme werden entsprechend Ihrer Konfiguration gefertigt.
- Hochwertige Herstellerqualität: Moderne Beschattungstechnik und langlebige Materialien.
- Bequeme Onlinebestellung: Maße, Farben und Ausstattung direkt bei steg-platten.de auswählen.
- Ein Ansprechpartner: steg-platten.de bleibt Ihr Ansprechpartner für Bestellung, Kundenservice und Reklamationen.
So funktioniert Ihre Bestellung und Lieferung
- Produkt auswählen: Wählen Sie das gewünschte ISOTRA-Sonnenschutzsystem in unserem Onlineshop aus.
- Individuell konfigurieren: Legen Sie die verfügbaren Maße, Farben, Lamellenformen, Antriebe und Montageoptionen fest.
- Bestellung abschließen: Übermitteln Sie Ihre Bestellung bequem über steg-platten.de.
- Auftragsbearbeitung: Ihre Bestellung wird geprüft und zur weiteren Bearbeitung an den Hersteller übermittelt.
- Fertigung nach Maß: Individuell konfigurierte Produkte werden entsprechend den bestellten Spezifikationen gefertigt.
- Versand und Zustellung: Die fertigen Produkte werden für den Transport vorbereitet und an Ihre Lieferadresse versendet.
Wichtige Hinweise zur Anlieferung
ISOTRA-Raffstoren und andere Sonnenschutzsysteme können je nach Abmessungen und Ausführung sperrige oder empfindliche Bauteile enthalten.
Die Versandart richtet sich nach Größe, Gewicht und Beschaffenheit der bestellten Produkte. Bitte achten Sie auf eine vollständige und korrekte Lieferadresse sowie eine geeignete Erreichbarkeit des Anlieferortes.
Bei größeren Anlagen kann es erforderlich sein, geeignete Unterstützung für die Annahme und den Transport der Ware zum Montageort bereitzuhalten.
Die jeweiligen Lieferzeiten und Versandkosten entnehmen Sie bitte den Angaben auf der Produktseite beziehungsweise im Bestellprozess.
Warenannahme und Transportschäden
Wir empfehlen Ihnen, die Verpackung und die angelieferte Ware auf äußerlich erkennbare Transportschäden zu prüfen.
Sollten Beschädigungen sichtbar sein, dokumentieren Sie diese möglichst mit Fotos und informieren Sie unseren Kundenservice.
Auch wenn Sie einen Schaden erst nach dem Auspacken feststellen, können Sie sich selbstverständlich an uns wenden.
Hinweis: Ihre gesetzlichen Gewährleistungsrechte bleiben unabhängig von der Prüfung bei Warenannahme und dem Zeitpunkt einer Schadensmeldung unberührt.
Ihr Vertragspartner ist steg-platten.de
Unabhängig davon, ob die Lieferung direkt vom Hersteller oder über einen beauftragten Transportdienstleister erfolgt, bleibt steg-platten.de Ihr Verkäufer und Ansprechpartner für Fragen zu Ihrer Bestellung, den bestellten Produkten und die Abwicklung berechtigter Reklamationen.
Anmelden
Zubehör
