Raffstore / Aussenjalousie Z90 Konfigurator

Beschreibung
Produktinformationen "Raffstore / Aussenjalousie Z90 Konfigurator"

Die Lamellen in Z-Form sind mit einem Schalldämpfprofil ausgestattet und ermöglichen eine fast vollständige Verdunkelung des Raumes. Dank ihrer speziellen Form lassen sich die Lamellen der Jalousie Z90 fast vollständig schließen, was bei traditionellen Formen nicht möglich ist. Die stufenlose Steuerung des Neigungswinkels der Lamellen ermöglicht eine freie Regulierung des Lichteinfalls je nach individuellen Vorlieben und verbessert so den Nutzkomfort der Räume.



Eigenschaften:

• Zwei Abdeckungsvarianten: Kassette aus extrudiertem Aluminium oder Schutzblech
• Erhältlich auch als selbsttragende Variante
• Führungsschienen aus extrudiertem Aluminium
• Lamellen in Z-Form ermöglichen eine bessere Verdunkelung
• Stufenlose Steuerung des Neigungswinkels der Lamellen, was die freie Regulierung der Sonneneinstrahlung emöglicht
• Zusätzliches Profil zur Schalldämpfung beim Schließen der Lamellen
• Bolzen aus einer Zink-Aluminium-Legierung
• Geminderte Pakethöhe dank des Hagofix-Systems
• Mit Aramid doppeltverstärkte Polyesterfasern, thermisch verfestigt, streck- und reißfest sowie UV-beständig
• Möglicher Unterputzeinbau
• Möglichkeit der modularen Bindung in beliebiger Anzahl
• Pulverbeschichtete Konstruktion
• Hand- oder Automatikantrieb



Lamellenform: Z
Farbe: RAL
Elektroantrieb: Ja
Handantrieb: Ja
Max. Breite: 4.5 m
Max. Höhe: 5.0 m
Außenverwendung: Ja
Innenverwendung: Nein



Antrieb Breite max. Höhe Max. Fläche Bemerkungen
min. max.
Handantrieb 60 cm 400 cm 400 cm 9m2 -
Elektroantrieb 60 cm 400 cm 400 cm 16m2 -
Handantrieb - gemein für mehrere Raffstoren max. 3 Raffstoren 9m2 -
Elektroantrieb - gemein für mehrere Raffstoren Max. 3 Raffstoren (Motor im Mittelraffstoren) 25m2 Man soll einen Motor mit Drehmoment 20 Nm anwenden

 steuerungshersteller-1



Technische Parameter







Ausmaßbeschränkungen

Antrieb Breite max. Höhe Max. Fläche Bemerkungen
min. max.
Handantrieb 60 cm 400 cm 500 cm 9m2 -
Elektroantrieb 60 cm 400 cm 500 cm 16m2 -
Handantrieb - gemein für mehrere Raffstoren max. 3 Raffstoren 9m2 -
Elektroantrieb - gemein für mehrere Raffstoren Max. 3 Raffstoren (Motor im Mittelraffstoren) 25m2 Man soll einen Motor mit Drehmoment 20 Nm anwenden



Lamelle Z90
z_lamelle
Die Lamellen bestehen aus profiliertem Aluminium der Stärke 0,42 mm und der Breite 80,4 mm.Die Lamellen bewegen sich in den Führungsschienen mit Hilfe von widerstandsfähigen Metallbolzen, die die Beständigkeit der Raffstoren bei starkem Wind sichern.



Führungsschienen

Erhältlich ist zudem eine traditionelle Führungsschiene mit Abdeckblech für Fassaden sowie eine runde (selbsttragende) Führungsschiene mit ovaler Kassette zur Fassadenmontage.
fuehringsschienen



Textilelemente


Die Leiterkordel ist doppelt mit Aramidfasern (einem Stoff, der u.a. zur Herstellung kugelsicherer Westen verwendet wird) verstärkt und trägt zusammen mit den Aufzugsbändern die Lamellen C80. Die Aufzugsbänder zeichnen sich durch hohe Zug- und Verschleißfestigkeit aus. Sie sind thermisch behandelt und gegen UV-Strahlen und andere Witterungseinflüsse beständig.

Ausmaßbeschränkungen

Blende

Die Jalousien sind mit einem biegsamen Aluminiumblech mit einer Stärke von 1,2 mm oder 2,0 mm beschirmt. Je nach Konfiguration können sie an alle Fassadenlösungen angepasst werden. Erhältlich ist zudem eine ovale Kassette aus extrudiertem Aluminium, das sich auf die Führungsschienen stützt, die ein tragendes Element darstellen. Das System ist zur Fassadenmontage bestimmt.

blenden

Weiterführende Links zu "Raffstore / Aussenjalousie Z90 Konfigurator"

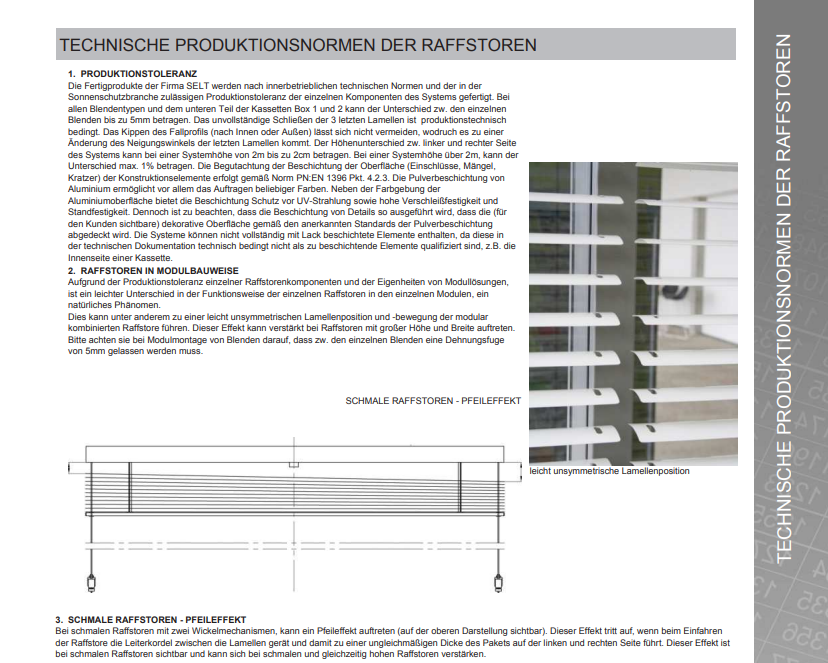

Verfügbare Downloads:

Anlagenauswahl :

Wählen Sie zwischen ein und mehrteiligen Anlagen
Mehr Infos
Raffstoren Z90 einteilige Anlage
Mehr Infos
Raffstoren Z90 zweiteilige Anlage
Mehr Infos
Raffstoren Z90 dreiteilige Anlage

Raffstore Auswahl :

Raffstore Auswahl
Mehr Infos
Z90 Führungs-Schiene elektrisch
Mehr Infos
Z90 Führungs-Schiene Kurbel

Anlageneinteilung (mm) :

Bei einer Höhe von mehr als 4000mm kontaktieren Sie bitte den Kundendienst.
Anlageneinteilung (mm)

Lamellenfarben :

Wählen Sie hier Ihre gewünschte Lamellenfarbe aus!
Mehr Infos
Weißaluminium Ral 9006
Mehr Infos
Graualuminium Ral 9007
Mehr Infos
Anthrazitgrau Ral 7016
Mehr Infos
Reinweiß Ral 9010
Mehr Infos
Perlweiß Ral 1013
Mehr Infos
Dunkelgrau Metalic DB 703
Mehr Infos
Hellbeige VSR 240
Mehr Infos
Bronze metallisiert VSR 780
Mehr anzeigen
Mehr Infos
Tiefschwarz Ral 9005

Blende auswählen :

Wählen Sie hier die passende Blende für Ihren Raffstore aus.
Mehr Infos
ohne Blende
Mehr Infos
Blende Typ 1
Mehr Infos
Blende Typ 3 A
Mehr Infos
Blende Typ 4
Mehr Infos
Blende Oval mit Führungs-Schienen und End-Kappen
Die maximale Höhe für Ovbal oder Cube Blenden ist 4000mm
Mehr Infos
Blende Cube mit Führungs-Schienen und End-Kappen
Die maximale Höhe für Ovbal oder Cube Blenden ist 4000mm

Führungsschienenhalter und Länge auswählen :

Wählen Sie hier aus, wie lang Ihre Führungsschienenhalter sein sollen!
Mehr Infos
ohne Halter Wandmontage
Mehr Infos
Ausführung 1 (50-70mm)
Mehr Infos
Ausführung 1 (70-100mm)
Mehr Infos
Ausführung 1 (100-145mm)
Mehr Infos
Ausführung 4 (50-70mm)
Mehr Infos
Ausführung 4 (70-100mm)
Mehr Infos
Ausführung 4 (100-170mm)
Mehr Infos
Ausführung 3 (50-70mm)
Mehr anzeigen
Mehr Infos
Ausführung 3 (75-120mm)

Farbe der Führungsschienen und Halter :

Wählen sie hier die Farbe Ihrer Führungsschienen und Führungsschienenhalter aus.
Mehr Infos
Weißaluminium Ral 9006
Mehr Infos
Graualuminium Ral 9007
Mehr Infos
Antrazitgrau Ral 7016
Mehr Infos
Reinweiß Ral 9010
Mehr Infos
Graphit Feinstruktur FSM 71319

Farbe Leiterkordel/Aufzugsband :

Wählen Sie hier die Farbe Ihrer Stoffkomponenten aus!
Mehr Infos
Grau
Mehr Infos
Schwarz

Raffstoren Antrieb :

Wählen Sie hier die Antriebsart aus!
Mehr Infos
Geiger GJ 56  mit mechanischem Endschalter
Unsere Elektroantriebe GJ56.. mit mechanischer Endabschaltung und GJ56..e mit elektronischer Endabschaltung haben sich im täglichen Einsatz millionenfach bewährt. Beide Antriebe zeichnen sich durch ihre zuverlässigen und erprobten Komponenten, die sichere und schnelle Montage in allen gängigen Kopfschienen und die optimale Drehmomentabstimmung aus.

Bedienungsanleitungen Geiger

Mehr Infos
Somfy J4 IO Protect Homecontrol
Fahren Sie die J4 io-Antriebe mitTaHoma per Smartphone, Tablet und PC oder mit einem Situo Mobile io VB (Handsender) oder Smoove sensitive (Wandsender) in Ihre Wunschposition und speichern Sie diese mit nur einem Tastendruck in zeit- und wetterbasierten Szenarien ab.
Mehr Infos
Elero Ja-Soft mit mechanischem Endschalter
Der Jalousieantrieb in drei verschiendenen Ausführungen (Soft). Mit Softbremse, endabschaltung erfolgt mechanisch.

Funkempfänger/Schalter :

Wählen Sie hier den Schalter oder Funkempfänger für Ihren gewählten Antrieb aus.

Bitte legen Sie Ihren Artikel nun in den Warenkorb

Ihre Konfiguration:
Preis
145,12 € * 181,40 € * (20% gespart)
Rabatt gültig bis 16.06.2024

inkl. MwSt. zzgl. Versandkosten

Lieferzeit ca. 25 - 40 Arbeitstage

  • Raffstoren Z90 einteilige Anlage
  • Z90 Führungs-Schiene elektrisch
  • Weißaluminium Ral 9006
  • ohne Blende
  • Ausführung 1 (50-70mm)
  • Weißaluminium Ral 9006
  • Grau
  • Geiger GJ 56 mit mechanischem Endschalter
Bitte wählen Sie alle Optionen aus, um den Artikel in den Warenkorb zulegen
