Aluprof R95 ZiiiP Senkrechtmarkise nach Maß
390,71 €*
% 459,66 €* (15% gespart)Sofort verfügbar, Lieferzeit: 25-35 Arbeitstage
- Aluprof Refleksol R100 ZiiiP – Windstabile ZIP-Senkrechtmarkise nach Maß: Konfiguration starten
- Farbe Aluminium-Gestell: Weißaluminium Ral 9006
- Führungsschiene: Führungs-Schiene G40Z
- Montageweise: Montage an Pergolen/Durchgängen
- Vorbereitung der Führungsschienen: ohne Vorbereitung
- Führungsschienenhalter: ohne Führungs-Schienen-Halter Direkt-Montage
- Stoffe: Serge 600
- Stoffauswahl: Charcoal Charcoal 010010 Serge 600
- Montageart: Einzelmontage
- Antrieb: Motorantrieb
- Motoren Auswahl: M35-6/28 Standard
- Antriebsmontageseite von Aussen gesehen: Links
- Kabelausgang: Kabelausgang hinten
- Fallprofil Auswahl: Verstärktes Ausfallprofil Typ FG 51
Aluprof Refleksol R95 ZiiiP – Kompakte ZIP-Senkrechtmarkise nach Maß
Schlanker Sonnen-, Sicht- und Hitzeschutz mit innovativer ZIP-Technologie
Das Aluprof Refleksol R95 ZiiiP ist eine hochwertige, windstabile ZIP-Senkrechtmarkise nach Maß, die effektiven Sonnen- und Hitzeschutz mit einer besonders schlanken und kompakten Bauweise verbindet. Die elegante Aluminiumkassette fügt sich harmonisch in moderne Fassaden und Terrassenüberdachungen ein.
Dank der innovativen ZIP-Reißverschlussführung wird das Markisentuch seitlich sicher in den Führungsschienen gehalten. Dadurch bleibt der Stoff auch bei stärkeren Windbelastungen zuverlässig gespannt und bietet einen wirkungsvollen Sonnen- und Blendschutz.
Die kompakte Konstruktion eignet sich besonders für Fenster, Glasflächen, Terrassen und geeignete Pergolakonstruktionen. Durch die außenliegende Beschattung wird die direkte Sonneneinstrahlung reduziert und die übermäßige Erwärmung der dahinterliegenden Räume vermindert. Je nach gewähltem Screenstoff genießen Sie angenehmes Tageslicht und zusätzlichen Sichtschutz.
Ihre Vorteile mit dem Refleksol R95 ZiiiP
- ✔ Schlanke und kompakte Kassette – dezente Integration in moderne Fassaden und Pergolen
- ✔ Hohe Windstabilität – sichere seitliche Tuchführung durch innovative ZIP-Technologie
- ✔ Effektiver Sonnen- und Hitzeschutz – reduziert Sonneneinstrahlung und Raumaufheizung
- ✔ Individuelle Maßanfertigung – passend für Ihre Fenster, Glasflächen und Einbausituation
- ✔ Große Stoffauswahl – hochwertige Screenstoffe wie Serge 600, Serge 1 % und Soltis Veozip
- ✔ Mehr Privatsphäre – zuverlässiger Sichtschutz durch geeignete Screenstoffe
- ✔ Flexible Montagemöglichkeiten – für geeignete Fassaden, Pergolen und Durchgänge
- ✔ Komfortable Motorbedienung – bequeme Steuerung mit passenden Motoren und verfügbaren Steuerungssystemen
- ✔ Langlebige Konstruktion – hochwertige Aluminiumprofile und robuste Verarbeitung
Jetzt Ihre Aluprof R95 ZiiiP Senkrechtmarkise konfigurieren!
Gestalten Sie Ihre neue ZIP-Senkrechtmarkise von Aluprof ganz nach Ihren Wünschen. Wählen Sie Ihre individuellen Maße sowie die verfügbaren Gestellfarben, Markisenstoffe, Montagevarianten, Motoren und Ausstattungsoptionen.
Jetzt Refleksol R95 ZiiiP bei steg-platten.de online konfigurieren und hochwertigen Sonnenschutz nach Maß bestellen!
Konfiguration starten
Aluprof ZIIIP 95 – ZIP-Senkrechtmarkise nach Maß
Die Aluprof ZIIIP 95 Senkrechtmarkise bietet modernen Sonnen-, Blend- und Sichtschutz für Fenster, Glasfassaden, Terrassen und überdachte Außenbereiche. Dank der seitlichen ZIP-Führung bleibt das Markisentuch sicher in den Führungsschienen und sorgt für eine gleichmäßig gespannte Tuchfläche. Das kompakte Kassettensystem verbindet zuverlässigen Sonnenschutz mit einer eleganten Optik.
Ihre Vorteile auf einen Blick
- ✔ Individuell nach Maß: Breite, Höhe, Markisenstoff und Gestellfarbe passend zu Ihrem Projekt konfigurieren.
- ✔ Seitliche ZIP-Führung: Das Tuch wird seitlich in den Führungsschienen gehalten und bleibt gleichmäßig gespannt.
- ✔ Effektiver Sonnenschutz: Reduziert direkte Sonneneinstrahlung, Blendung und die Aufheizung von Innenräumen.
- ✔ Große Stoffauswahl: Verschiedene Screengewebe und Farben für individuellen Sonnen- und Sichtschutz.
- ✔ Komfortable Bedienung: Elektrischer Antrieb für bequemes Ein- und Ausfahren der Senkrechtmarkise.
- ✔ Modernes Design: Kompakte Kassette und dezente Führungsschienen für eine harmonische Integration in die Fassade.
Konfigurieren Sie jetzt Ihre Aluprof ZIIIP 95 Senkrechtmarkise nach Maß – wählen Sie Abmessungen, Markisenstoff, Gestellfarbe und Ausstattung ganz nach Ihren Wünschen!
Weißaluminium Ral 9006
Graualuminium Ral 9007
Anthrazit RAL 7016 Struktur
Anthrazitgrau Ral 7016 MATT
Reinweiß Ral 9010
Verkehrsweiß RAL 9016
Reinweiß Ral 9010 Struktur
RAL 9005 Tiefschwarz
Tiefschwarz RAL 9005 Struktur
Anthrazit Grau FSM 71319 feine Graphit Struktur
Eisenglimmer-Dunkelgrau-Feinstruktur db-703
Cremweiß RAL 9001
Perlweiß RAL 1013
Beige RAL 1015
Silbergrau RAL 7001
Basaltgrau RAL 7012
Schiefergrau RAL 7015
Schwarzgrau RAL 7021
Schwarzgrau RAL 7021 Struktur
Umbragrau RAL 7022
Graphitgrau RAL 7024
Lichtgrau RAL 7035
Staubgrau RAL 7037
Achatgrau RAL 7038
Lehmbraun RAL 8003
Sepiabraun RAL 8014
Mahagonibraun RAL 8016

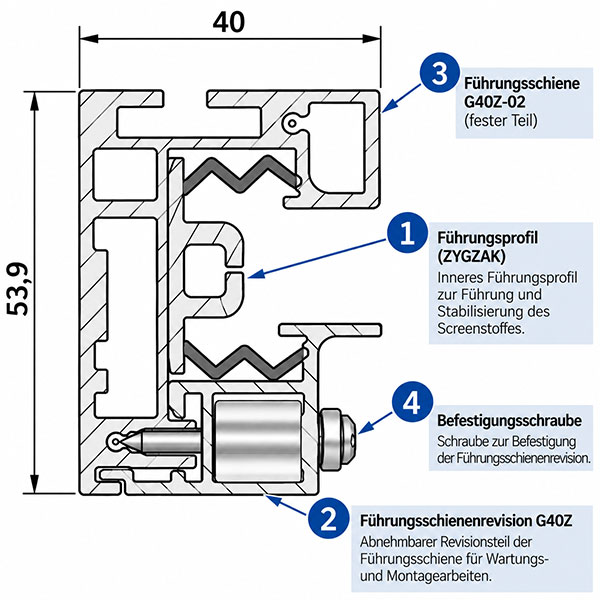

Führungs-Schiene G40Z
Bitte prüfen Sie vor der Bestellung die Einbausituation und die Tragfähigkeit des Untergrunds. Die Befestigung muss entsprechend den technischen Herstellervorgaben erfolgen. Geeignete Befestigungsmittel sind abhängig vom jeweiligen Montageuntergrund auszuwählen.

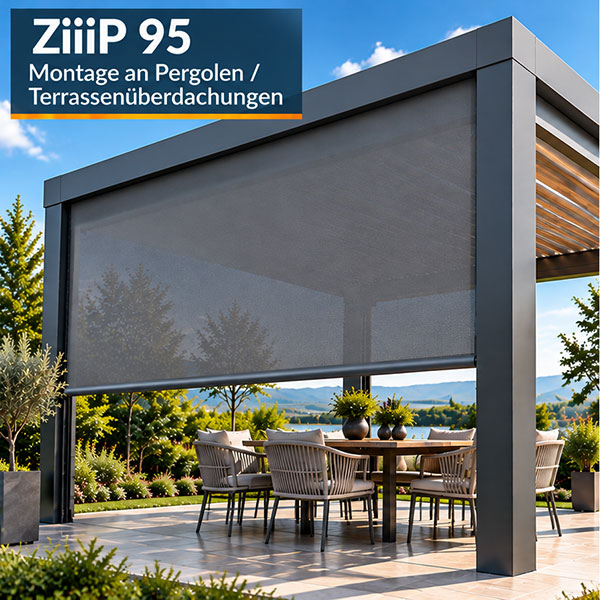

Montage an Pergolen/Durchgängen
Bei dieser Montageart wird die ZIP-Senkrechtmarkise innerhalb der vorhandenen Öffnung montiert, beispielsweise zwischen den Pfosten einer Pergola oder Terrassenüberdachung.
Die Kassette und die seitlichen Führungsschienen befinden sich innerhalb der Öffnung. Dadurch entsteht eine dezente, harmonische Optik.
Bei der Montage an Pergolen, Terrassenüberdachungen oder in Durchgängen kann Wind sowohl von vorne als auch von hinten auf das ZIP-System einwirken.
Aufgrund seiner höheren Steifigkeit ist bei diesen Einbausituationen das dickere, verstärkte Fallprofil erforderlich.
Bei dieser Montageweise ist das verstärkte Fallprofil vorgeschrieben und kann im Konfigurator nicht abgewählt werden.
Messen Sie die verfügbare Breite und Höhe an mehreren Stellen. Prüfen Sie, ob ausreichend Platz für Kassette, Führungsschienen und das erforderliche Montagespiel vorhanden ist.
Die Bestellbreite versteht sich inklusive Führungsschienen, die Bestellhöhe inklusive Kassette.

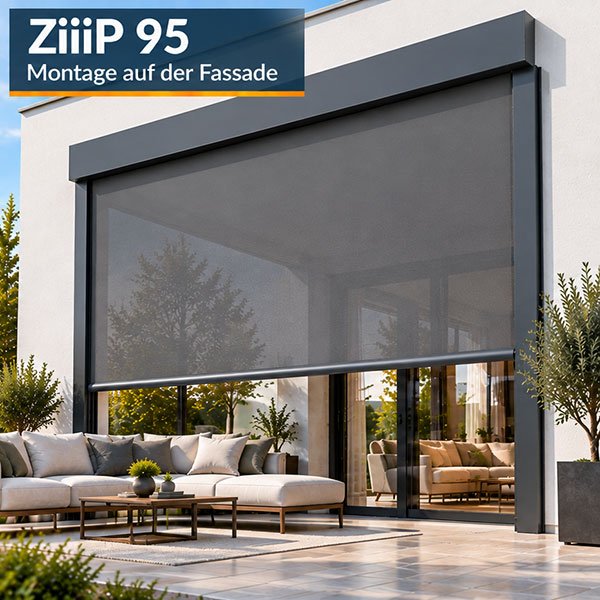

Montage auf der Fassade/Fensterrahmen
Bei dieser Montageart wird die ZIP-Senkrechtmarkise auf der Vorderseite einer geeigneten Rahmenkonstruktion befestigt, beispielsweise an einer Pergola oder an einer Fassade.
Die Kassette und die Führungsschienen befinden sich vor der vorhandenen Öffnung. Diese Montageart ermöglicht eine Beschattung von außen.
Geben Sie die gewünschte Gesamtbreite inklusive Führungsschienen sowie die Gesamthöhe inklusive Kassette an. Achten Sie auf ausreichend Platz und einen tragfähigen Befestigungsuntergrund.
Verstärktes Ausfallprofil Typ FG 51
⚠ Wichtiger Hinweis: Verstärktes Ausfallprofil FG 51
Das verstärkte Ausfallprofil FG 51 der Aluprof Refleksol ZiiiP 95 Senkrechtmarkise besitzt eine größere Bautiefe und eine höhere Steifigkeit als das Standard-Ausfallprofil. Dadurch bietet es zusätzliche Stabilität bei anspruchsvollen Montagesituationen.
Wichtig bei Pergolen und Durchgängen: Bei der Montage von ZiiiP-Systemen an Pergolen, Terrassenüberdachungen oder in Durchgängen kann Wind sowohl von vorne als auch von hinten auf das Markisentuch einwirken. Aufgrund dieser beidseitigen Windbelastung ist das verstärkte Ausfallprofil FG 51 mit seiner höheren Steifigkeit erforderlich.
Verpflichtende Auswahl: Bei diesen Montagearten ist das verstärkte Ausfallprofil FG 51 zwingend vorgeschrieben. Es wird im Konfigurator entsprechend der gewählten Montageart berücksichtigt und kann nicht abgewählt oder durch das Standard-Ausfallprofil ersetzt werden.
Bitte beachten: Aufgrund seiner größeren Bauweise fährt das verstärkte Ausfallprofil FG 51 beim vollständigen Hochfahren nicht in die Kassette ein. Das Profil bleibt auch bei vollständig eingefahrener ZIP-Senkrechtmarkise unterhalb der Kassette sichtbar.
Bitte berücksichtigen Sie diese konstruktionsbedingten Eigenschaften bei der Planung und Konfiguration Ihrer Aluprof ZiiiP 95 ZIP-Senkrechtmarkise nach Maß.
ohne Vorbereitung
⚠ Hinweis: Führungsschienen ohne Bohrungen
Bei der Auswahl „Ohne Bohrung“ werden die Führungsschienen Ihrer Aluprof Refleksol ZiiiP 95 Senkrechtmarkise ohne werkseitig vorbereitete Montagebohrungen geliefert.
Die erforderlichen Befestigungsbohrungen müssen vom Kunden selbst vorgenommen werden. Dadurch können die Bohrpositionen individuell an die jeweilige Montagesituation angepasst werden.
Wichtig: Bei dieser Variante erfolgt keine Bohrungsvorbereitung durch den Hersteller. Die fachgerechte Vorbereitung und Ausführung der Montagebohrungen liegt in der Verantwortung des Kunden bzw. des ausführenden Montagebetriebs.
Direkte Montage seitlich
⚠ Hinweis: Seitliche Bohrungen für die Laibungsmontage
Die seitlichen Montagebohrungen sind speziell für die Montage der Aluprof ZiiiP 95 Senkrechtmarkise in der Laibung vorgesehen. Dabei werden die Führungsschienen seitlich an den Innenflächen der Fenster- oder Mauerlaibung befestigt. Die Bohrungen werden bereits werkseitig vom Hersteller vorbereitet und erleichtern eine passgenaue Montage.
Wichtig: Wählen Sie diese Bohrungsvariante, wenn Ihre ZIP-Senkrechtmarkise innerhalb einer Laibung montiert und seitlich verschraubt werden soll.
Direkte Montage Frontal
⚠ Hinweis: Frontale Bohrungen für die Fassaden- und Rahmenmontage
Die frontalen Montagebohrungen sind für die Montage der Aluprof ZiiiP 95 Senkrechtmarkise auf der Fassade oder auf einem geeigneten Rahmen vorgesehen. Dabei werden die Führungsschienen von vorne an der Fassade oder Rahmenkonstruktion verschraubt. Die Montagebohrungen werden bereits werkseitig vom Hersteller vorbereitet und erleichtern die passgenaue Befestigung Ihrer ZIP-Senkrechtmarkise nach Maß.
Wichtig: Wählen Sie diese Bohrungsvariante, wenn Ihre Senkrechtmarkise frontal auf der Fassade oder auf einer geeigneten Rahmenkonstruktion befestigt werden soll. Achten Sie auf einen ausreichend tragfähigen Montageuntergrund.
ohne Führungs-Schienen-Halter Direkt-Montage
Justierhalter 39-45mm
Justierhalter 52-58mm
Serge 600
Serge 600 – Stoffinformation
Klassisches Screengewebe mit guter Durchsicht nach außen. Es reduziert Sonneneinstrahlung und Blendung, ohne den Blick nach draußen vollständig zu nehmen.
- Hersteller: Copaco Screenweavers
- Öffnungsfaktor: 5 %
- Material: 42 % Glasfaser, 58 % PVC
- Flächengewicht: 525 g/m²
- Materialstärke: 0,74 mm
Hinweis: Der Öffnungsfaktor ist nicht mit dem Anteil durchgelassener Sonnenenergie gleichzusetzen. Sichtschutz, Licht- und Wärmewirkung hängen von Farbe, Lichtverhältnissen und Einbausituation ab. Kein Blackout-Stoff.
Serge 1%
Serge 1 % – Stoffinformation
Dichtes Screengewebe für erhöhten Sicht- und Blendschutz. Durch den niedrigen Öffnungsfaktor ist die Durchsicht nach außen geringer als bei offeneren Screengeweben.
- Hersteller: Copaco Screenweavers
- Öffnungsfaktor: 1 %
- Material: 42 % Glasfaser, 58 % PVC
- Flächengewicht: 620 g/m²
- Materialstärke: 0,80 mm
Hinweis: Der Öffnungsfaktor ist nicht mit dem Anteil durchgelassener Sonnenenergie gleichzusetzen. Sichtschutz, Licht- und Wärmewirkung hängen von Farbe, Lichtverhältnissen und Einbausituation ab. Kein Blackout-Stoff.
Soltis Veozip
Soltis Veozip – Stoffinformation
Textil wirkendes Screengewebe mit matter, wohnlicher Optik für außenliegenden Sonnen- und Blendschutz. Es lässt je nach Farbe und Lichtsituation eine Durchsicht nach außen zu.
- Hersteller: Serge Ferrari
- Öffnungsfaktor: je nach Ausführung und Farbe – Datenblatt beachten
- Material: PVC-beschichtetes Polyestergewebe
- Flächengewicht: ca. 600 g/m² (Datenblatt prüfen)
- Materialstärke: ca. 0,90 mm (Datenblatt prüfen)
Hinweis: Der Öffnungsfaktor ist nicht mit dem Anteil durchgelassener Sonnenenergie gleichzusetzen. Sichtschutz, Licht- und Wärmewirkung hängen von Farbe, Lichtverhältnissen und Einbausituation ab. Kein Blackout-Stoff.
🎨 Wählen Sie Ihren gewünschten Screenstoff
Suchen Sie hier Ihren gewünschten Stoff aus unserer Stoffauswahl aus.
🔍 Stoffinformationen: Klicken Sie auf das Lupensymbol 🔍 beim jeweiligen Stoffmuster. Dort finden Sie weitere Informationen zu den Eigenschaften, technischen Daten und Besonderheiten des ausgewählten Stoffes.
Charcoal Charcoal 010010 Serge 600
Serge 600 – Charcoal / Charcoal
Hersteller: Copaco Screenweavers
Farbcode: 010010
Farbe: Anthrazit / Anthrazit
Der Serge 600 in Charcoal / Charcoal ist ein hochwertiges Glasfaser-Screengewebe mit dunkelanthrazitfarbener Optik. Sein Öffnungsfaktor von 5 % verbindet Sonnen- und Blendschutz mit einer guten Durchsicht nach außen.
Technische Eigenschaften
| Öffnungsfaktor | 5 % |
| Material | 42 % Glasfaser / 58 % PVC |
| Lichttransmission (Tv) | 3,6 % |
| UV-Transmission (Tuv) | 3,6 % |
| Solartransmission (Ts) | 3,6 % |
| Solarreflexion (Rs) | 5,0 % |
| Solarabsorption (As) | 91,4 % |
| Brandverhalten | C-s3, d0 |
Ihre Vorteile
- Elegante, dunkelanthrazitfarbene Optik
- Witterungsbeständiges Glasfasergewebe
- Geeignet für ZIP-Senkrechtmarkisen
Der Öffnungsfaktor bezeichnet den offenen Anteil des Gewebes. Sichtschutz und Durchsicht hängen zusätzlich von den Lichtverhältnissen ab. Die Solarwerte beziehen sich auf das Gewebe und nicht auf den Wärmeschutz einer gesamten Verglasung.
Hinweis zu den Stoffmustern:
Die angezeigten Stoffmuster haben
Anschauungscharakter und können vom
tatsächlichen Stoff in Farbe und
Struktur abweichen.
Technische Angaben laut Copaco. Änderungen und herstellerbedingte Abweichungen vorbehalten.
Grey Charcoal 01010 Serge 600
Serge 600 – Grey / Charcoal
Hersteller: Copaco Screenweavers
Farbcode: 001010
Farbe: Grau / Anthrazit
Der Serge 600 in Grey / Charcoal ist ein witterungsbeständiges, PVC-beschichtetes Glasfaser-Screengewebe. Die zweifarbige Weboptik kombiniert Grau und Anthrazit. Mit einem Öffnungsfaktor von 5 % bietet der Stoff Sonnen- und Blendschutz und ermöglicht je nach Lichtverhältnissen eine Durchsicht nach außen.
Technische Eigenschaften
| Öffnungsfaktor | 5 % |
| Material | 42 % Glasfaser / 58 % PVC |
| Flächengewicht | 525 g/m² |
| Materialstärke | 0,74 mm |
| Lichttransmission (Tv) | 3,6 % |
| UV-Transmission (Tuv) | 3,4 % |
| Solartransmission (Ts) | 3,6 % |
| Solarreflexion (Rs) | 9,9 % |
| Solarabsorption (As) | 86,5 % |
Licht- und Solarwerte gemäß Copaco für die Vorderseite des Gewebes.
Ihre Vorteile
- Moderne, zweifarbige Grau-Anthrazit-Optik
- Witterungsbeständiges Glasfasergewebe
- Für geeignete ZIP-Senkrechtmarkisen einsetzbar
Der Öffnungsfaktor beschreibt den offenen Anteil des Gewebes. Sichtschutz und Durchsicht hängen zusätzlich von den Lichtverhältnissen ab. Die Solarwerte beschreiben den Stoff selbst, nicht den gesamten Wärmeschutz einer Verglasung.
Hinweis zu den Stoffmustern:
Die angezeigten Stoffmuster haben Anschauungscharakter und können vom tatsächlichen Stoff in Farbe und Struktur abweichen.
Technische Angaben laut Copaco. Änderungen und herstellerbedingte Abweichungen vorbehalten.
Herstellerinformationen ansehen
Grey Grey 01001 Serge 600
Serge 600 – Grey / Grey
Hersteller: Copaco Screenweavers
Farbcode: 001001
Farbe: Grau / Grau
Serge 600 Grey / Grey ist ein hochwertiges, PVC-beschichtetes Glasfaser-Screengewebe mit dezenter grauer Weboptik. Der Öffnungsfaktor von 5 % bietet Sonnen- und Blendschutz und ermöglicht je nach Lichtverhältnissen die Durchsicht nach außen.
Technische Eigenschaften
| Öffnungsfaktor | 5 % |
| Material | 42 % Glasfaser / 58 % PVC |
| Flächengewicht | 525 g/m² |
| Materialstärke | 0,74 mm |
| Lichttransmission (Tv) | 3,6 % |
| UV-Transmission (Tuv) | 3,5 % |
| Solartransmission (Ts) | 3,5 % |
| Solarreflexion (Rs) | 15,1 % |
| Solarabsorption (As) | 81,3 % |
| Brandverhalten (EU) | C-s3, d0 |
Ihre Vorteile
- Dezente, beidseitig graue Weboptik
- Witterungsbeständiges Glasfasergewebe
- Geeignet für ZIP-Senkrechtmarkisen
Der Öffnungsfaktor beschreibt den offenen Anteil des Gewebes. Sichtschutz und Durchsicht hängen zusätzlich von den Lichtverhältnissen ab. Die Solarwerte gelten für die Stoffvorderseite und beschreiben nicht den Wärmeschutz einer gesamten Verglasung.
Hinweis zu den Stoffmustern:
Die angezeigten Stoffmuster haben Anschauungscharakter und können vom tatsächlichen Stoff in Farbe und Struktur abweichen.
Technische Angaben laut Copaco. Änderungen und herstellerbedingte Abweichungen vorbehalten.
Grey White 01002 Serge 600
Serge 600 – Grey / White
Hersteller: Copaco Screenweavers
Farbcode: 001002
Farbe: Grau / Weiß
Serge 600 in Grey / White verbindet eine moderne zweifarbige Weboptik mit Sonnen- und Blendschutz. Das robuste, PVC-beschichtete Glasfasergewebe eignet sich für den Einsatz in ZIP-Senkrechtmarkisen. Sein Öffnungsfaktor von 5 % ermöglicht je nach Lichtverhältnissen eine Durchsicht nach außen.
Technische Eigenschaften
| Öffnungsfaktor | 5 % |
| Material | 42 % Glasfaser / 58 % PVC |
| Flächengewicht | 525 g/m² |
| Materialstärke | 0,74 mm |
| Lichttransmission (Tv) | 6,6 % |
| UV-Transmission (Tuv) | 5,5 % |
| Solartransmission (Ts) | 6,7 % |
| Solarreflexion (Rs) | 37,2 % |
| Solarabsorption (As) | 56,2 % |
Licht- und Solarwerte beziehen sich auf die Vorderseite des Gewebes.
Der Öffnungsfaktor beschreibt den offenen Anteil des Gewebes. Durchsicht und Sichtschutz hängen auch von den Lichtverhältnissen ab. Die Solarwerte beschreiben das Gewebe selbst und nicht den Wärmeschutz einer gesamten Verglasung.
Hinweis zu den Stoffmustern:
Die angezeigten Stoffmuster haben Anschauungscharakter und können vom tatsächlichen Stoff in Farbe und Struktur abweichen.
Technische Angaben laut Copaco. Änderungen und herstellerbedingte Abweichungen vorbehalten.
Pearl Grey 07007 Serge 600
Serge 600 – Pearl Grey / Pearl Grey
Hersteller: Copaco Screenweavers
Farbcode: 007007 (07007)
Farbe: Perlgrau / Perlgrau
Der Serge 600 in Pearl Grey / Pearl Grey ist ein hochwertiges Screengewebe mit heller, dezent strukturierter Optik. Der Öffnungsfaktor von 5 % ermöglicht eine Durchsicht nach außen und bietet Sonnen- und Blendschutz. Wie stark dieser ausfällt, hängt auch von den Lichtverhältnissen und der Einbausituation ab.
Technische Eigenschaften
| Öffnungsfaktor | 5 % |
| Material | 42 % Glasfaser / 58 % PVC |
| Lichttransmission (Tv) | 8,4 % |
| UV-Transmission (Tuv) | 6,0 % |
| Solartransmission (Ts) | 10,1 % |
| Solarreflexion (Rs) | 38,3 % |
| Solarabsorption (As) | 51,7 % |
Die farbspezifischen Licht- und Solarwerte beziehen sich auf die Vorderseite des Gewebes.
Der Öffnungsfaktor beschreibt den offenen Anteil des Gewebes. Die Solarwerte gelten für den Stoff allein und nicht für den Wärmeschutz einer gesamten Verglasung.
Hinweis zu den Stoffmustern:
Die angezeigten Stoffmuster haben Anschauungscharakter und können vom tatsächlichen Stoff in Farbe und Struktur abweichen.
Technische Angaben laut Copaco. Änderungen und herstellerbedingte Abweichungen vorbehalten.
White White 02002 Serge 600
Serge 600 – White / White
Hersteller: Copaco Screenweavers
Farbcode: 002002 (Kurzcode: 02002)
Farbe: Weiß / Weiß
Das Screengewebe Serge 600 White / White sorgt mit seiner hellen, dezenten Optik für ein freundliches Ambiente. Das PVC-beschichtete Glasfasergewebe eignet sich als textiler Sonnenschutz für Senkrechtmarkisen und ZIP-Screens. Es reduziert direkte Sonneneinstrahlung, während die offene Gewebestruktur einen gewissen Durchblick nach außen ermöglicht.
Technische Eigenschaften
| Eigenschaft | Wert |
|---|---|
| Gewebe | Serge 600 |
| Material | PVC-beschichtete Glasfaser (typisch: 42 % Glasfaser / 58 % PVC) |
| Öffnungsfaktor | ca. 5 % |
| Licht- und Solarwerte | Farbabhängig; bitte dem aktuellen Copaco-Datenblatt für White / White entnehmen |
Ihre Vorteile
- Helle, zeitlose Gewebeoptik für moderne Fassaden
- Textiler Sonnen- und Blendschutz
- Offene Gewebestruktur für Tageslicht und eingeschränkten Durchblick
- Für passende Senkrechtmarkisen und ZIP-Screen-Systeme geeignet
Hinweis zu den Stoffmustern: Die angezeigten Stoffmuster haben Anschauungscharakter und können vom tatsächlichen Stoff in Farbe und Struktur abweichen.
Technische Angaben sind allgemeine Richtwerte der Serge-600-Gewebefamilie. Verbindlich sind die aktuellen Herstellerunterlagen zur gewählten Farbe.
Grey Sand 001003 Serge 600
Serge 600 – Grey / Sand
Hersteller: Copaco Screenweavers
Farbcode: 001003
Farbe: Grau / Sand
Das hochwertige Screengewebe Serge 600 Grey / Sand kombiniert dezente Grautöne mit einer warmen Sandnuance. Es eignet sich hervorragend für außenliegenden Sonnenschutz an Fenstern, Terrassen und Fassaden. Die fein gewebte Struktur reduziert direkte Sonneneinstrahlung und Blendung, während der 5-prozentige Öffnungsfaktor einen gewissen Blick nach draußen ermöglicht.
Technische Eigenschaften
| Gewebeart | PVC-beschichtetes Glasfasergewebe |
| Materialzusammensetzung | 42 % Glasfaser / 58 % PVC |
| Öffnungsfaktor | 5 % |
| Flächengewicht | 525 g/m² |
| Materialstärke | 0,74 mm |
| Lichttransmission (Tv) | 5,5 % |
| UV-Transmission (Tuv) | 3,9 % |
| Solartransmission (Ts) | 4,7 % |
| Solarreflexion (Rs) | 26,5 % |
| Solarabsorption (As) | 68,8 % |
Licht- und Solarwerte gemäß Copaco für die Gewebevorderseite.
Ihre Vorteile
- Effektiver Sonnen- und Blendschutz für den Außenbereich
- Dezente, moderne Farbkombination aus Grau und Sand
- Angenehmer Sichtkontakt nach außen bei heruntergefahrenem Screen
- Robustes, formstabiles Glasfasergewebe mit PVC-Beschichtung
Der Öffnungsfaktor von 5 % bedeutet, dass das Gewebe nicht vollständig blickdicht ist. Bei eingeschalteter Innenbeleuchtung kann die Einsicht von außen zunehmen.
Hinweis zu den Stoffmustern: Die angezeigten Stoffmuster haben Anschauungscharakter und können vom tatsächlichen Stoff in Farbe und Struktur abweichen.
Technische Angaben laut Copaco Screenweavers. Technische Änderungen vorbehalten.
Linen White 008002 Serge 600
Copaco Serge 600 – Linen / White
Hersteller: Copaco Screenweavers
Farbcode: 008002
Farbe: Leinen / Weiß
Mit Serge 600 Linen / White entscheiden Sie sich für ein hochwertiges Screengewebe in einer freundlichen, natürlichen Farbkombination. Der warme Leinenton harmoniert mit den hellen weißen Fäden und verleiht Ihrer Senkrechtmarkise eine dezente, elegante Optik. Das Gewebe reduziert die direkte Sonneneinstrahlung und lässt zugleich Tageslicht in den Raum.
Technische Eigenschaften
| Gewebe | Serge 600 |
| Material | PVC-beschichtetes Glasfasergewebe |
| Materialzusammensetzung | 42 % Glasfaser / 58 % PVC |
| Öffnungsfaktor | ca. 5 % |
| Farbkombination | Linen / White (008002) |
Ihre Vorteile
- Angenehme Reduzierung direkter Sonneneinstrahlung und Blendung
- Tageslicht bleibt durch die offene Gewebestruktur teilweise erhalten
- Natürliche, helle Farbwirkung für moderne Fassaden und Terrassen
- Strapazierfähiges, formstabiles Screengewebe
Ein Screengewebe mit einem Öffnungsfaktor von ca. 5 % ist lichtdurchlässig und bietet keinen vollständigen Sichtschutz, insbesondere bei eingeschalteter Innenbeleuchtung am Abend.
Hinweis zu den Stoffmustern: Die angezeigten Stoffmuster haben Anschauungscharakter und können vom tatsächlichen Stoff in Farbe und Struktur abweichen.
Farbspezifische Licht- und Solarwerte sind hier nicht aufgeführt, da sie für diese Farbvariante nicht verifiziert wurden.
Linen Linen 008008 Serge 600
Serge 600 – Linen / Linen
Hersteller: Copaco Screenweavers
Farbcode: 008008
Farbe: Leinen / Leinen (Linen / Linen)
Das Screengewebe Serge 600 Linen / Linen verbindet eine natürliche, harmonische Leinenoptik mit funktionalem Sonnenschutz. Der warme, zurückhaltende Farbton passt besonders gut zu hellen Fassaden, Holz und modernen Terrassen. Das robuste, PVC-beschichtete Glasfasergewebe reduziert störende Sonneneinstrahlung und lässt gleichzeitig Tageslicht durch.
Technische Eigenschaften
| Gewebe | Serge 600 |
| Hersteller | Copaco Screenweavers |
| Farbe / Code | Linen / Linen – 008008 |
| Material | PVC-beschichtetes Glasfasergewebe |
| Öffnungsfaktor | ca. 5 % |
| Eigenschaften | Lichtdurchlässig, blendungsreduzierend, für textilen Sonnenschutz geeignet |
Ihre Vorteile
- Natürliche Leinenoptik in einem zeitlosen, warmen Farbton
- Angenehme Tageslichtnutzung bei reduziertem Blendeinfall
- Strapazierfähiges, pflegeleichtes Screengewebe
- Harmonische Kombination mit vielen Fassaden- und Gestellfarben
Hinweis zu den Stoffmustern: Die angezeigten Stoffmuster haben Anschauungscharakter und können vom tatsächlichen Stoff in Farbe und Struktur abweichen.
Technische Angaben vorbehaltlich der jeweils gültigen Herstellerunterlagen. Farbspezifische Licht- und Solarwerte sind hier nicht angegeben.
Charcoal Bronze 010011Serge 600
Serge 600 – Charcoal / Bronze
Hersteller: Copaco Screenweavers
Kollektion: Serge 600
Farbcode: 010011
Farbe: Charcoal / Bronze (Anthrazit / Bronze)
Das hochwertige Screengewebe Serge 600 Charcoal / Bronze kombiniert dunkles Anthrazit mit warmen Bronzetönen und verleiht Senkrechtmarkisen und ZIP-Screens eine elegante, moderne Optik. Das robuste, PVC-beschichtete Glasfasergewebe reduziert direkte Sonneneinstrahlung und Blendung, während die offene Gewebestruktur weiterhin einen eingeschränkten Blick nach draußen ermöglicht.
Technische Eigenschaften
| Hersteller | Copaco Screenweavers |
| Gewebe | Serge 600 |
| Farbcode | 010011 |
| Farbe | Charcoal / Bronze |
| Material | 42 % Glasfaser / 58 % PVC |
| Öffnungsfaktor | ca. 5 % |
| Einsatzbereich | Senkrechtmarkisen und ZIP-Screens |
Ihre Vorteile
- Elegante Kombination aus Anthrazit und Bronze
- Sonnen- und Blendschutz bei teilweiser Durchsicht
- Formstabiles, strapazierfähiges Screengewebe
- Ideal für moderne Fassaden und Terrassen
Die Durchsicht und die Wirkung des Sonnenschutzes hängen unter anderem von den Lichtverhältnissen und der Einbausituation ab.
Hinweis zu den Stoffmustern: Die angezeigten Stoffmuster haben Anschauungscharakter und können vom tatsächlichen Stoff in Farbe und Struktur abweichen.
Technische Angaben zur Gewebeart; farbspezifische Licht- und Solarwerte sind hier nicht ausgewiesen. Änderungen vorbehalten.
Sandstone 033033 Serge 600
Serge 600 – Sandstone (033033)
Hersteller: Copaco Screenweavers
Kollektion: Serge 600
Farbcode: 033033
Farbe: Sandstone
Der Screenstoff Serge 600 Sandstone verbindet eine natürliche, steinfarbene Optik mit funktionalem Sonnen- und Blendschutz. Sein dezenter Farbton passt besonders gut zu modernen Fassaden, Terrassen und großzügigen Glasflächen. Das strapazierfähige, PVC-beschichtete Glasfasergewebe eignet sich für Senkrechtmarkisen und ZIP-Screens.
Technische Eigenschaften
| Gewebe | PVC-beschichtetes Glasfasergewebe |
| Materialzusammensetzung | 42 % Glasfaser / 58 % PVC |
| Öffnungsfaktor | ca. 5 % (Serge-600-Serie) |
| Einsatzbereich | Senkrechtmarkisen und ZIP-Screens |
Ihre Vorteile
- Angenehmer Sonnen- und Blendschutz bei Tageslicht
- Natürlicher Sandstein-Farbton für eine harmonische Fassadengestaltung
- Robustes, formstabiles Screengewebe
- Für moderne außenliegende Beschattungssysteme geeignet
Hinweis zu den Stoffmustern: Die angezeigten Stoffmuster haben Anschauungscharakter und können vom tatsächlichen Stoff in Farbe und Struktur abweichen.
Farbspezifische Licht- und Solarwerte sind hier nicht aufgeführt, da sie für Sandstone (033033) nicht verifiziert wurden. Technische Angaben vorbehaltlich der Herstellerdaten.
Pure Black 030030 Serge 600
Serge 600 – Pure Black (030030)
Hersteller: Copaco Screenweavers
Kollektion: Serge 600
Farbcode: 030030
Farbe: Pure Black / Tiefschwarz
Der Screenstoff Serge 600 Pure Black überzeugt durch seine elegante, tiefschwarze Optik und die charakteristische, fein gewebte Struktur. Er ist eine hochwertige Wahl für moderne Senkrechtmarkisen, ZIP-Screens und andere textile Sonnenschutzlösungen im Außenbereich.
Das robuste, PVC-beschichtete Glasfasergewebe reduziert direkte Sonneneinstrahlung und Blendung. Mit seiner dunklen Farbgebung setzt Pure Black klare, zeitlose Akzente an Fenstern, Terrassen und Fassaden.
Technische Eigenschaften
| Hersteller | Copaco Screenweavers |
| Kollektion | Serge 600 |
| Farbcode | 030030 |
| Farbe | Pure Black |
| Material | 42 % Glasfaser / 58 % PVC |
| Öffnungsfaktor | ca. 5 % |
| Einsatzbereich | Textiler Sonnenschutz im Außenbereich |
Ihre Vorteile
- Elegante, tiefschwarze Farbgebung für moderne Fassaden
- Angenehmer Sonnen- und Blendschutz
- Strapazierfähiges, formstabiles Screengewebe
- Geeignet für Senkrechtmarkisen und ZIP-Screen-Systeme
Bei dunklen Screenstoffen kann die Sicht nach außen bei Tageslicht als angenehm empfunden werden. Die tatsächliche Durchsicht und Sonnenschutzwirkung hängen unter anderem von den Lichtverhältnissen und der Einbausituation ab.
Hinweis zu den Stoffmustern: Die angezeigten Stoffmuster haben Anschauungscharakter und können vom tatsächlichen Stoff in Farbe und Struktur abweichen.
Die Angaben zu Material und Öffnungsfaktor beziehen sich auf die Stoffkollektion Serge 600. Farbspezifische Licht- und Solarwerte sind hier nicht aufgeführt.
Wenn die Breite und Höhe eines Screens die Breite des Stoffballens überschreitet, wird die Verbindung zweier Stoffbahnen mit Hilfe von sogenannten Schweißnähten erforderlich. Um ein einheitliches Muster aller Screens einer Bestellung zu gewährleisten, werden die Stoffe standardmäßig auf allen bestellten Screens mit einer Schweißnaht versehen.
Einzelmontage
Motorantrieb
M35-6/28 Standard
M35-6/28 Standard – kabelgebundener Motor mit mechanischen Endlagen
Der M35-6/28 Standard ist ein kompakter, kabelgebundener Rohrmotor für geeignete Senkrechtmarkisen und Screens. Mit einem Drehmoment von 6 Nm und einer Geschwindigkeit von 28 Umdrehungen pro Minute ermöglicht der Antrieb ein zügiges und zuverlässiges Öffnen und Schließen des Sonnenschutzes.
Die schlanke M35-Bauform eignet sich besonders für kompakte Screen-Systeme mit begrenztem Einbauraum. Der Motor ist eine bewährte Standardlösung für Kunden, die eine einfache kabelgebundene Bedienung ohne integrierten Funkempfänger wünschen.
Mechanische Endlageneinstellung
Der M35-6/28 Standard besitzt mechanische Endschalter. Die obere und untere Endposition werden während der Montage direkt am Motor eingestellt.
Sobald der Behang eine eingestellte Endposition erreicht, schaltet der Motor automatisch ab. Die mechanische Technik ist zuverlässig, übersichtlich und benötigt keine elektronische Programmierung.
Kabelgebundene Bedienung
Der Motor wird über einen geeigneten verdrahteten Rollladen- oder Jalousieschalter bedient. Ein Funkempfänger ist bei dieser Standardausführung nicht integriert.
Abhängig von der Elektroinstallation kann der Motor mit kompatiblen Schaltern, Relais, Zeitschaltuhren oder externen Steuerungssystemen kombiniert werden. Für eine Funkbedienung wird ein geeigneter externer Funkempfänger benötigt.
Vorteile des M35-6/28 Standard
- Kompakter Rohrmotor für Screens und Senkrechtmarkisen
- 6 Nm Drehmoment
- Schnelle 28 Umdrehungen pro Minute
- Mechanische Endabschaltung
- Direkte Einstellung der Endpositionen am Motor
- Kabelgebundene und zuverlässige Bedienung
- Kein Anlernen eines Funkhandsenders erforderlich
- Für Anlagen mit begrenztem Einbauraum geeignet
- Mit geeigneten externen Steuerungen kombinierbar
- Bewährte Standardtechnik
Technische Daten
| Merkmal | Ausführung |
|---|---|
| Modell | STANDARD RED M35-6/28 |
| Motortyp | Rohrmotor |
| Baugröße | M35 |
| Drehmoment | 6 Nm |
| Drehzahl | 28 U/min |
| Steuerungsart | Kabelgebunden |
| Funkempfänger | Nicht integriert |
| Endabschaltung | Mechanisch |
| Endlageneinstellung | Direkt am Motor |
| Anwendung | Geeignete Screens und Senkrechtmarkisen |
| Netzanschluss | 230 V |
| Bedienung | Über einen geeigneten verdrahteten Schalter |
Hinweis zur Auswahl im Konfigurator
Der M35-6/28 Standard ist die passende Auswahl, wenn Sie eine einfache kabelgebundene Motorisierung ohne integrierte Funksteuerung wünschen.
Bitte beachten Sie:
- Ein Schalter ist nur enthalten, wenn er im Konfigurator ausdrücklich ausgewählt wird.
- Eine Fernbedienung kann nicht unmittelbar am Motor angelernt werden.
- Für eine Funkbedienung wird ein kompatibler externer Funkempfänger benötigt.
- Adapter, Mitnehmer, Motorlager und Anschlussleitung müssen zum jeweiligen System passen.
- Die Endlagen müssen bei der Montage mechanisch eingestellt werden.
- Der elektrische Anschluss muss fachgerecht ausgeführt werden.
Die erforderliche Motorleistung hängt von den Abmessungen, dem Gewicht und der Ausführung des Behanges ab. Im Konfigurator werden nur die für die gewählte Anlage geeigneten Motorvarianten angeboten.
Häufig gestellte Fragen
Was bedeutet die Bezeichnung 6/28?
Die Zahl 6 bezeichnet das Drehmoment von 6 Nm. Die Zahl 28 steht für die Geschwindigkeit von 28 Umdrehungen pro Minute.
Ist der M35-6/28 Standard ein Funkmotor?
Nein. Es handelt sich um einen kabelgebundenen Rohrmotor ohne integrierten Funkempfänger.
Wie werden die Endlagen eingestellt?
Die obere und untere Endposition werden mechanisch direkt am Motor eingestellt.
Was ist der Unterschied zum M35-6/28 BK?
Der M35-6/28 Standard besitzt mechanische Endschalter. Die BK-Ausführung verfügt dagegen über eine elektronische Endlagentechnik und kann weitere elektronische Schutzfunktionen bieten.
Für welche Anlagen ist der Motor vorgesehen?
Der Motor ist für kompatible Senkrechtmarkisen und Screens ausgelegt. Die konkrete Eignung wird durch Größe, Behanggewicht, Wickelwelle und Systemausführung bestimmt.
M35-6/28 BK Standard NemoWT
M35-6/28 BK Standard NEMO-WT – kompakter Motor für Screens und Senkrechtmarkisen
Der M35-6/28 BK Standard NEMO-WT ist ein kompakter, kabelgebundener Rohrmotor für die komfortable Bedienung geeigneter Screens und Senkrechtmarkisen. Mit einem Drehmoment von 6 Nm und einer Geschwindigkeit von 28 Umdrehungen pro Minute ermöglicht der Antrieb ein zügiges und kontrolliertes Öffnen und Schließen des Sonnenschutzes.
Dank seiner kompakten Bauform eignet sich der Motor besonders für kleinere Wickelwellen und schlanke Sonnenschutzsysteme. Die elektronische Endlagentechnik unterstützt eine präzise Einstellung der oberen und unteren Endposition.
Elektronische Endlageneinstellung
Der NEMO-WT verfügt über elektronische Endschalter. Dadurch können die Endpositionen des Sonnenschutzes exakt auf die jeweilige Anlage abgestimmt werden.
Die elektronische Kontrolle der Motorbewegung unterstützt einen zuverlässigen Betrieb und ein gleichmäßiges Fahrverhalten. Damit eignet sich der Antrieb für maßgefertigte Anlagen, bei denen eine präzise Abstimmung zwischen Motor, Wickelwelle und Behang erforderlich ist.
Kabelgebundene Bedienung
Bei der WT-Ausführung handelt es sich um einen kabelgebundenen Motor ohne integrierten Funkempfänger. Die Bedienung erfolgt mit einer passenden verdrahteten Steuerung, beispielsweise über einen Aufputz- oder Unterputzschalter.
Abhängig von der Elektroinstallation kann der Motor auch mit kompatiblen Steuergeräten, Zeitschaltuhren oder Automatikkomponenten kombiniert werden.
Vorteile des M35-6/28 BK Standard NEMO-WT
- Kompakter Rohrmotor für geeignete Sonnenschutzanlagen
- Drehmoment von 6 Nm
- Geschwindigkeit von 28 Umdrehungen pro Minute
- Elektronische Endschalter
- Präzise Einstellung der oberen und unteren Endlage
- Elektronisch kontrollierte Motorbewegung
- Zügiges und gleichmäßiges Fahrverhalten
- Kabelgebundene und zuverlässige Steuerung
- Geeignet für den Einbau in schlanke Systeme
- Komfortable Alternative zur manuellen Bedienung
Technische Daten
| Merkmal | Ausführung |
|---|---|
| Motortyp | Rohrmotor |
| Modell | M35-6/28 BK Standard NEMO-WT |
| Drehmoment | 6 Nm |
| Geschwindigkeit | 28 U/min |
| Steuerungsart | Kabelgebunden |
| Funkempfänger | Nicht integriert |
| Endlageneinstellung | Elektronisch |
| Motorbewegung | Elektronisch kontrolliert |
| Bedienung | Über eine geeignete verdrahtete Steuerung |
| Einsatzbereich | Geeignete Screens und Senkrechtmarkisen |
Hinweis zur Auswahl im Konfigurator
Bitte wählen Sie diesen Motor nur, wenn er für die Abmessungen und das Gewicht Ihrer konfigurierten Anlage freigegeben ist. Die erforderliche Motorleistung richtet sich unter anderem nach der Breite, Höhe, Wickelwelle und Ausführung des Behanges.
Für die Installation werden passende Adapter, Mitnehmer, Motorlager, Anschlussleitungen und Bedienelemente benötigt. Der elektrische Anschluss muss fachgerecht nach den geltenden Vorschriften ausgeführt werden.
Häufig gestellte Fragen
Was bedeutet die Bezeichnung 6/28?
Die erste Zahl bezeichnet das Drehmoment von 6 Nm. Die zweite Zahl steht für die Geschwindigkeit von 28 Umdrehungen pro Minute.
Besitzt der Motor einen Funkempfänger?
Nein. Der NEMO-WT ist eine kabelgebundene Ausführung. Für eine Funkbedienung wird eine passende externe Funksteuerung benötigt, sofern diese mit der Anlage kompatibel ist.
Wie werden die Endlagen eingestellt?
Der Motor besitzt elektronische Endschalter. Die obere und untere Endposition werden während der Montage passend zur jeweiligen Sonnenschutzanlage eingestellt.
Für welche Anlagen ist der Motor geeignet?
Der Motor ist für kompatible Screens und Senkrechtmarkisen vorgesehen. Ob die Leistung von 6 Nm ausreicht, hängt von der Größe, Bauart und dem Gewicht der jeweiligen Anlage ab.
Elero VariEcoS5/30
elero VariEco S5/30 – schneller kabelgebundener Rohrmotor mit 5 Nm
Der elero VariEco S5/30 ist ein kompakter, kabelgebundener Rohrmotor für kleinere Rollläden, Rollos, Screens und geeignete textile Sonnenschutzanlagen. Mit einem Drehmoment von 5 Nm und einer Geschwindigkeit von 30 Umdrehungen pro Minute bewegt der Antrieb den Behang zügig und zuverlässig.
Durch seine schlanke Bauform eignet sich der Motor insbesondere für kompakte Systeme und Wickelwellen ab etwa 38 mm. Die Bedienung erfolgt über einen passenden verdrahteten Schalter oder eine kompatible kabelgebundene Steuerung.
Schneller Lauf mit 30 Umdrehungen pro Minute
Mit einer Drehzahl von 30 U/min gehört der VariEco S5/30 zu den schnelllaufenden Antrieben. Dadurch lassen sich kleinere Behänge in vergleichsweise kurzer Zeit öffnen und schließen.
Die Leistung von 5 Nm ist auf kompakte Anlagen ausgelegt. Ob der Motor für die gewünschte Konfiguration geeignet ist, hängt von Abmessungen, Behanggewicht, Wickelwelle und Aufbau des jeweiligen Sonnenschutzsystems ab.
Mechanische Endlageneinstellung
Der VariEco S5/30 besitzt mechanische Endschalter. Die obere und untere Endposition werden bei der Montage direkt am Motorkopf eingestellt.
Diese bewährte Technik ermöglicht eine präzise Begrenzung des Fahrwegs und kommt ohne elektronische Programmierung aus. Nach fachgerechter Einstellung stoppt der Motor automatisch an den festgelegten Endpositionen.
Kabelgebundene Bedienung
Der VariEco S5/30 besitzt keinen integrierten Funkempfänger. Die Steuerung erfolgt über einen geeigneten, verriegelten Rollladen- oder Jalousieschalter.
Abhängig von der Elektroinstallation kann der Motor auch mit kompatiblen kabelgebundenen Steuerungen, Zeitschaltuhren oder externen Funkempfängern kombiniert werden.
Geräuscharme Bremstechnik
Die integrierte Bremse unterstützt ein zuverlässiges Halten des Behanges und ein kontrolliertes Stoppen. Dadurch eignet sich der Motor auch für Anwendungen, bei denen ein ruhiges Betriebsverhalten gewünscht ist.
Vorteile des elero VariEco S5/30
- Kompakter kabelgebundener Rohrmotor
- 5 Nm Drehmoment
- Schnelle 30 Umdrehungen pro Minute
- Für kleinere Rollläden und textile Sonnenschutzanlagen
- Geeignet für Rollos und Screens
- Mechanische Endschalter
- Direkte Endlageneinstellung am Motorkopf
- Bewährte und zuverlässige Antriebstechnik
- Geräuscharme Bremse
- Für schlanke Wickelwellen geeignet
- Mit Schaltern und geeigneten kabelgebundenen Steuerungen kombinierbar
Technische Daten
| Merkmal | Ausführung |
|---|---|
| Hersteller | elero |
| Modell | VariEco S5/30 |
| Motortyp | Kabelgebundener Rohrmotor |
| Drehmoment | 5 Nm |
| Drehzahl | 30 U/min |
| Steuerung | Kabelgebunden |
| Funkempfänger | Nicht integriert |
| Endabschaltung | Mechanisch |
| Endlageneinstellung | Direkt am Motorkopf |
| Netzanschluss | 230 V / 50 Hz |
| Schutzart | IP44 |
| Wickelwelle | Für geeignete Wellen ab etwa 38 mm |
| Einsatzbereiche | Rollläden, Rollos, Screens und textiler Sonnenschutz |
| Hersteller-Artikelnummer | 30 931.0101 |
Hinweis zur Auswahl im Konfigurator
Der elero VariEco S5/30 ist eine gute Wahl, wenn Sie einen kompakten und schnellen Standardmotor mit kabelgebundener Bedienung wünschen.
Bitte beachten Sie:
- Ein Funkempfänger ist nicht im Motor integriert.
- Für die Bedienung wird ein geeigneter Schalter oder eine kompatible Steuerung benötigt.
- Adapter, Mitnehmer und Motorlager müssen zur Wickelwelle und zur Anlage passen.
- Die erforderliche Motorleistung hängt von Größe und Gewicht des Behanges ab.
- Der elektrische Anschluss muss fachgerecht ausgeführt werden.
Im Konfigurator werden nur die für Ihre gewählte Anlage geeigneten Motorvarianten angeboten.
Häufig gestellte Fragen
Ist der VariEco S5/30 ein Funkmotor?
Nein. Der VariEco S5/30 ist ein kabelgebundener Rohrmotor ohne integrierten Funkempfänger. Eine Funkbedienung ist nur mit einem geeigneten externen Funkempfänger möglich.
Was bedeutet die Bezeichnung S5/30?
Die Zahl 5 bezeichnet das Drehmoment von 5 Nm. Die Zahl 30 steht für die Geschwindigkeit von 30 Umdrehungen pro Minute.
Wie werden die Endlagen eingestellt?
Die obere und untere Endposition werden mechanisch direkt am Motorkopf eingestellt.
Für welche Anlagen eignet sich der Motor?
Der Motor ist für kleinere Rollläden, Rollos, Screens und geeignete textile Sonnenschutzanlagen vorgesehen. Die Eignung hängt von Abmessungen, Gewicht und Wickelwelle ab.
Ist ein Schalter im Lieferumfang enthalten?
Ein Bedienelement ist nur enthalten, wenn es im Konfigurator ausdrücklich ausgewählt oder im Angebot genannt wird.
Elero SunTop 868 M 10/14 funkgesteuert
elero SunTop M10-868 – Funkmotor mit 10 Nm und 14 U/min
Der elero SunTop M10-868 ist ein funkgesteuerter Rohrmotor für Markisen, Rollos und Screens mit einer geeigneten Wickelwelle ab 50 mm. Mit 10 Nm Drehmoment und einer Geschwindigkeit von 14 Umdrehungen pro Minute ermöglicht der Antrieb ein gleichmäßiges und komfortables Öffnen und Schließen des Sonnenschutzes.
Der integrierte bidirektionale elero ProLine-868-Funkempfänger ermöglicht die Bedienung über einen kompatiblen elero Funk-Handsender oder Funk-Wandsender. Dabei kann der Motor nicht nur Steuerbefehle empfangen, sondern auch Statusinformationen an geeignete bidirektionale Steuerungen zurückmelden.
Komfortable Funkbedienung ohne zusätzlichen Empfänger
Da der Funkempfänger bereits im Motor integriert ist, wird kein separater Funkempfänger benötigt. Das vereinfacht die Installation und ermöglicht eine komfortable Bedienung aus der Entfernung.
Abhängig vom verwendeten Zubehör kann der Motor mit folgenden Bedienelementen kombiniert werden:
- elero Funk-Handsender
- elero Funk-Wandsender
- Kompatible Sonnen- und Windsensoren
- Zeitschalt- und Automatiksteuerungen
- Geeignete elero Smart-Home-Lösungen
Intelligente Kraftmessung und Blockiererkennung
Die intelligente Kraftmessung überwacht das Fahrverhalten des Sonnenschutzes. Erkennt der Motor einen ungewöhnlich hohen Widerstand oder eine Blockierung, kann er die Bewegung stoppen.
Die Blockiererkennung arbeitet sowohl beim Öffnen als auch beim Schließen. Dadurch werden Motor, Markisentuch und Mechanik bei Hindernissen oder schwergängigen Bauteilen zusätzlich geschützt.
Die Schutzfunktion ersetzt jedoch nicht die fachgerechte Montage und regelmäßige Kontrolle der gesamten Anlage.
Elektronische Endlageneinstellung
Die oberen und unteren Endpositionen werden elektronisch eingestellt. Dadurch lässt sich der Fahrweg des Motors präzise an die jeweilige Markise, das Rollo oder den Screen anpassen.
Eine Softabschaltung unterstützt ein kontrolliertes Erreichen der Endpositionen. Die geräuscharme Softbremse ermöglicht ein ruhiges Abbremsen und trägt zu einem materialschonenden Fahrverhalten bei.
Vorteile des elero SunTop M10-868
- Funkgesteuerter Rohrmotor
- Integrierter elero ProLine-868-Funkempfänger
- Bidirektionale Funkkommunikation
- 10 Nm Drehmoment
- 14 Umdrehungen pro Minute
- Für geeignete Wickelwellen ab 50 mm
- Elektronische Endabschaltung
- Intelligente Kraftmessung
- Blockiererkennung in Auf- und Ab-Richtung
- Kontrolliertes Abbremsen durch Softbremse
- Komfortable Bedienung per Funk-Handsender oder Wandsender
- Mit kompatiblen Wetter- und Automatiksteuerungen kombinierbar
- Geeignet für Markisen, Rollos und Screens
Technische Daten
| Merkmal | Ausführung |
|---|---|
| Hersteller | elero |
| Modell | SunTop M10-868 |
| Motortyp | Funk-Rohrmotor |
| Drehmoment | 10 Nm |
| Drehzahl | 14 U/min |
| Steuerung | Funk |
| Funkfrequenz | 868 MHz |
| Funkempfänger | Im Motor integriert |
| Funktechnologie | Bidirektionales elero ProLine-Funksystem |
| Endabschaltung | Elektronisch |
| Kraftmessung | Ja |
| Blockiererkennung | Auf- und Ab-Richtung |
| Geeignete Wickelwelle | Ab 50 mm |
| Einsatzbereiche | Markisen, Rollos und Screens |
| Netzanschluss | 230 V / 50 Hz |
Hinweis zur Auswahl im Konfigurator
Der SunTop M10-868 ist die richtige Wahl, wenn Sie Ihre Anlage komfortabel per elero Funk-Handsender, Funk-Wandsender oder kompatibler Automatiksteuerung bedienen möchten.
Bitte beachten Sie, dass Sender und Sensoren – sofern im Angebot nicht ausdrücklich enthalten – separat ausgewählt werden müssen. Wickelwelle, Adapter, Mitnehmer, Motorlager und Anschlussleitung müssen zur jeweiligen Anlage passen.
Die benötigte Motorleistung hängt von der Größe, Konstruktion und dem Gewicht des Sonnenschutzes ab. Im Konfigurator werden nur die für die gewählte Anlage geeigneten Motorvarianten angeboten.
Häufig gestellte Fragen
Ist ein Funkempfänger im Motor integriert?
Ja. Der SunTop M10-868 besitzt einen integrierten 868-MHz-Funkempfänger. Ein zusätzlicher externer Funkempfänger ist normalerweise nicht erforderlich.
Wird eine Fernbedienung mitgeliefert?
Ein Handsender ist nur enthalten, wenn er im Konfigurator ausdrücklich ausgewählt oder im jeweiligen Angebot genannt wird.
Kann der Motor mit einem Windsensor verbunden werden?
Ja. Der Motor kann mit geeigneten elero Funk-Windsensoren beziehungsweise Sonnen-Wind-Sensoren kombiniert werden.
Was bedeutet die Bezeichnung M10/14?
Die Bezeichnung steht für ein Drehmoment von 10 Nm und eine Drehzahl von 14 Umdrehungen pro Minute.
Für welche Anlagen ist der Motor geeignet?
Der SunTop M10-868 ist für kompatible Markisen, Rollos und Screens mit einer geeigneten Wickelwelle ab 50 mm vorgesehen.
DM35ECA/S-6/28 Standard Funkmotor
DM35ECA/S-6/28 Standard – Funkmotor mit elektronischer Endlageneinstellung
Der DM35ECA/S-6/28 Standard ist ein kompakter, funkgesteuerter Rohrmotor für kompatible Screens und Senkrechtmarkisen. Mit einem Drehmoment von 6 Nm und einer Geschwindigkeit von 28 U/min sorgt der Antrieb für ein zügiges und komfortables Öffnen und Schließen des Sonnenschutzes.
Der Funkempfänger ist bereits im Motor integriert. Dadurch kann die Anlage bequem über einen kompatiblen Funksender bedient werden, ohne dass zwischen Bedienstelle und Motor eine zusätzliche Steuerleitung erforderlich ist.
Elektronische Endlageneinstellung
Die oberen und unteren Endpositionen werden elektronisch eingestellt. Dadurch lassen sich die Endlagen präzise an die jeweilige Anlage anpassen.
Die Programmierung erfolgt mit einem kompatiblen Funksender beziehungsweise entsprechend den Montage- und Einstellhinweisen des Herstellers.
Hindernis- und Überlasterkennung
Die integrierte Hinderniserkennung unterstützt den Schutz des Behangs und der Antriebskomponenten. Erkennt der Motor während der Fahrt einen ungewöhnlichen Widerstand, reagiert das System entsprechend und reduziert dadurch das Risiko einer Beschädigung.
Zusätzlich verfügt der Antrieb über einen Überlast- beziehungsweise Thermoschutz. Dieser schützt den Motor bei übermäßiger Belastung oder zu langer ununterbrochener Laufzeit.
Vorteile des DM35ECA/S-6/28
- Komfortable Bedienung per Funk
- Integrierter Funkempfänger
- Elektronische Endlageneinstellung
- Drehmoment von 6 Nm
- Geschwindigkeit von 28 U/min
- Integrierte Hinderniserkennung
- Überlast- und Thermoschutz
- Kompakte Bauform
- Geeignet für kompatible Screens und Senkrechtmarkisen
- Keine zusätzliche Steuerleitung zum Wandschalter erforderlich
Technische Daten
| Eigenschaft | Ausführung |
|---|---|
| Motortyp | Funk-Rohrmotor |
| Modell | STANDARD RED DM35ECA/S-6/28 |
| Steuerungsart | Funkgesteuert |
| Funkempfänger | Im Motor integriert |
| Drehmoment | 6 Nm |
| Drehzahl | 28 U/min |
| Endlageneinstellung | Elektronisch |
| Hinderniserkennung | Integriert |
| Überlastschutz | Integriert |
| Nennspannung | 230 V |
| Nennstrom | 0,67 A |
| Betriebstemperatur | −10 bis +65 °C |
| Einsatzbereich | Kompatible Screens und Senkrechtmarkisen |
Hinweise zur Auswahl im Konfigurator
Wählen Sie den DM35ECA/S-6/28 Standard, wenn Sie Ihre Anlage komfortabel per Funk bedienen möchten und einen Motor mit elektronischer Endlageneinstellung bevorzugen.
Für die Bedienung wird ein kompatibler Funksender benötigt. Dieser muss – sofern er nicht bereits vorhanden oder im Lieferumfang enthalten ist – separat im Konfigurator ausgewählt werden.
Bitte beachten Sie, dass die Hinderniserkennung eine fachgerechte Montage und freie Bewegung des Behangs nicht ersetzt. Die Anlage muss entsprechend der Montageanleitung installiert und eingestellt werden.
Unterschied zum M35-6/28 Standard
Der M35-6/28 Standard ist ein kabelgebundener Motor mit mechanischer Endlageneinstellung. Der DM35ECA/S-6/28 besitzt dagegen einen integrierten Funkempfänger und elektronisch programmierbare Endlagen.
Häufige Fragen
Besitzt der DM35ECA/S-6/28 einen Funkempfänger?
Ja. Der Funkempfänger ist bereits in den Motor integriert.
Welche Leistung bietet der Motor?
Der Antrieb besitzt ein Drehmoment von 6 Nm und eine Geschwindigkeit von 28 U/min.
Wie werden die Endlagen eingestellt?
Die Endpositionen werden elektronisch programmiert. Die Einstellung erfolgt mit einem kompatiblen Sender beziehungsweise nach den Vorgaben des Herstellers.
Verfügt der Motor über eine Hinderniserkennung?
Ja. Eine Hinderniserkennung sowie ein Überlastschutz sind integriert.
Ist eine Fernbedienung enthalten?
Ob ein Funksender zum Lieferumfang gehört, richtet sich nach der gewählten Konfiguration. Falls kein Sender enthalten ist, muss dieser separat ausgewählt werden.
LS40.9/16 Somfy
Somfy LS 40 9/16 – kompakter kabelgebundener Motor
Der Somfy LS 40 9/16 ist ein kompakter, kabelgebundener Rohrmotor für Screens, Rollläden und geeignete Sonnenschutzanlagen. Mit einem Drehmoment von 9 Nm und einer Geschwindigkeit von 16 U/min eignet er sich besonders für Anlagen mit begrenztem Platzangebot und entsprechend dimensionierter Wickelwelle.
Die oberen und unteren Endlagen werden mechanisch direkt am Motorkopf eingestellt. Die Bedienung erfolgt über einen geeigneten verdrahteten Schalter oder eine kompatible externe Steuerung.
Ihre Vorteile:
Kompakte Bauform der Somfy-LS40-Baureihe
Bewährte und zuverlässige Somfy-Antriebstechnik
Einfache mechanische Endlageneinstellung
Kabelgebundene und unkomplizierte Bedienung
Mit geeigneten Schaltern und externen Steuerungen kombinierbar
Für Screens, Rollläden und passende Sonnenschutzanlagen geeignet
Technische Daten:
Drehmoment: 9 Nm
Geschwindigkeit: 16 U/min
Nennspannung: 230 V
Steuerungsart: kabelgebunden
Endlageneinstellung: mechanisch
Motorbaureihe: Somfy LS 40 WT
Motorbaugröße: ca. 40 mm
Artikelnummer: 1023329
Kein integrierter Funkempfänger
Bitte beachten:
Für die Bedienung wird ein geeigneter verdrahteter Schalter oder eine kompatible Steuerung benötigt. Wickelwelle, Wellenadapter, Mitnehmer, Motorlager und Anschlussleitung müssen zur ausgewählten Anlage passen. Der Lieferumfang und die Kabellänge können abhängig von der gewählten Motorausführung variieren.
Somfy Sunea Screen 40 io 9/16
Somfy Sunea Screen 40 io 9/16 – kompakter Funkmotor
Der Somfy Sunea Screen 40 io 9/16 ist ein kompakter Funkmotor für Screens und geeignete Senkrechtmarkisen. Mit einem Drehmoment von 9 Nm und einer Geschwindigkeit von 16 U/min eignet er sich besonders für schlanke Anlagen mit begrenztem Einbauraum.
Die integrierte io-homecontrol® Funktechnik ermöglicht die komfortable Bedienung mit kompatiblen Somfy Handsendern, Wandsendern und Smart-Home-Steuerungen. Dank der bidirektionalen Kommunikation kann der Motor bei geeigneten Bedienelementen den ausgeführten Fahrbefehl und die aktuelle Position des Sonnenschutzes zurückmelden.
Ihre Vorteile:
Kompakte Motorbaugröße von ca. 40 mm
Integrierter io-homecontrol® Funkempfänger
Komfortable Bedienung per Funk
Rückmeldung über Position und ausgeführte Fahrbefehle
Elektronische Endlageneinstellung
Automatische Kalibrierung der Endpositionen
Individuell speicherbare Lieblingsposition
Einbindung in Somfy TaHoma® möglich
Mit kompatiblen Sonnen- und Windsensoren kombinierbar
Für Standard-Screens und geeignete Zip-Screens einsetzbar
Technische Daten:
Drehmoment: 9 Nm
Geschwindigkeit: 16 U/min
Nennspannung: 230 V
Steuerungsart: bidirektionaler Funk
Funkstandard: io-homecontrol®
Endlageneinstellung: elektronisch
Motorbaugröße: ca. 40 mm
Motorbaureihe: Somfy Sunea Screen 40 io
Artikelnummer: 1025127
Einsatzbereiche: Screens und geeignete Senkrechtmarkisen
Bitte beachten:
Für die Bedienung wird ein kompatibler Somfy io-Funksender oder eine geeignete io-Steuerung benötigt. Wickelwelle, Wellenadapter, Mitnehmer, Motorlager und Anschlussleitung müssen zur ausgewählten Anlage passen. Artikelnummer und Kabellänge können abhängig von der gewählten Motorausführung abweichen.
Links
Rechts
Kabelausgang hinten
Kabelausgang seitlich
ohne Kabelausgang
Das Pflichtfeld genaue Breite ist nicht ausgefüllt!
Das Pflichtfeld genaue Höhe ist nicht ausgefüllt!
Konfiguration starten
Weißaluminium Ral 9006
Führungs-Schiene G40Z
Montage an Pergolen/Durchgängen
ohne Vorbereitung
ohne Führungs-Schienen-Halter Direkt-Montage
Serge 600
Charcoal Charcoal 010010 Serge 600
Einzelmontage
Motorantrieb
M35-6/28 Standard
Kabelausgang hinten
Verstärktes Ausfallprofil Typ FG 51
Aluprof Refleksol R95 ZiiiP – ZIP-Senkrechtmarkise nach Maß
Die Aluprof Refleksol R95 ZiiiP ist eine moderne, außenliegende ZIP-Senkrechtmarkise nach Maß für anspruchsvolle Beschattungslösungen. Mit ihrer besonders kompakten Kassette, den schlanken Führungsschienen und der bewährten ZIP-Technologie verbindet sie zuverlässigen Sonnenschutz mit einer eleganten, zurückhaltenden Optik.
Ob an Fenstern, großen Glasflächen, Terrassen oder geeigneten Pergolakonstruktionen: Die R95 ZiiiP bietet effektiven Sonnen-, Blend- und Hitzeschutz und lässt sich individuell an Ihre baulichen Anforderungen anpassen. Konfigurieren Sie Ihre Senkrechtmarkise bequem online bei steg-platten.de.
ZIP-Technologie für eine sichere Tuchführung
Das Besondere an der Aluprof ZiiiP 95 ist die seitliche Führung des Markisentuchs über ein integriertes Reißverschlusssystem. Die Tuchkanten werden in den Führungsschienen gehalten, sodass das Gewebe gleichmäßig gespannt bleibt.
Diese Konstruktion verbessert die Stabilität des Screens gegenüber herkömmlichen Senkrechtmarkisen ohne ZIP-Führung. Das System eignet sich damit besonders für Einsatzbereiche, in denen eine zuverlässige und optisch saubere Tuchführung gewünscht wird. Die zulässige Windbelastung hängt von den jeweiligen Abmessungen und der Montage ab.
Kompakte Kassette – ideal für moderne Architektur
Die Refleksol R95 ZiiiP zeichnet sich durch ihre kompakte Bauweise aus. Das Markisentuch wird im eingefahrenen Zustand geschützt in der Kassette aufgerollt.
Dank ihrer schlanken Gestaltung fügt sich die Senkrechtmarkise harmonisch in moderne Fassaden, Fensteranlagen und Terrassenüberdachungen ein. Besonders bei begrenzten Platzverhältnissen ist eine kompakte Konstruktion von Vorteil.
Ihre Vorteile auf einen Blick
- ✔ Maßanfertigung: individuelle Breite und Höhe passend zu Ihrer Einbausituation
- ✔ ZIP-Reißverschlussführung: sicher geführtes und gleichmäßig gespanntes Markisentuch
- ✔ Außenliegender Hitzeschutz: reduziert direkte Sonneneinstrahlung bereits vor der Verglasung
- ✔ Elegantes Design: kompakte Kassette und schlanke Aluminiumprofile
- ✔ Individuelle Stoffauswahl: verschiedene Farben, Gewebestrukturen und Transparenzgrade
- ✔ Komfortable Bedienung: elektrische Antriebe und passende Steuerungsoptionen
- ✔ Vielseitige Verwendung: für Fenster, Glasfassaden und geeignete Terrassenkonstruktionen
Hochwertige Screenstoffe für individuellen Sonnenschutz
Die Wahl des passenden Markisenstoffes beeinflusst nicht nur das Aussehen Ihrer ZIP-Senkrechtmarkise, sondern auch den Sichtschutz, die Lichtdurchlässigkeit und den sommerlichen Wärmeschutz.
Im Konfigurator stehen je nach gewählter Ausführung verschiedene hochwertige Screengewebe zur Auswahl, beispielsweise:
- Serge 600: strapazierfähiges Screengewebe mit ausgewogenem Verhältnis zwischen Sonnenschutz und Durchsicht.
- Serge 1 %: Screengewebe mit geringerem Öffnungsfaktor für erhöhten Blend- und Sichtschutz.
- Soltis Veozip: modernes Sonnenschutzgewebe mit textiler Optik und unterschiedlichen Farbvarianten.
Je nach Stofffarbe und Gewebestruktur können Sie den gewünschten Kompromiss zwischen Tageslicht, Sichtschutz und Durchsicht nach außen wählen. Die konkreten Eigenschaften entnehmen Sie bitte der jeweiligen Stoffbeschreibung im Konfigurator.
Individuelle Montage und elektrische Bedienung
Jede bauliche Situation ist anders. Deshalb lässt sich die Aluprof Refleksol R95 ZiiiP hinsichtlich der Maße, der Gestellfarbe und der verfügbaren Montagevarianten individuell zusammenstellen.
Mit einem passenden Motorantrieb bedienen Sie Ihre Senkrechtmarkise komfortabel. Welche Antriebe, Steuerungen und Zubehörteile kombiniert werden können, sehen Sie direkt bei der Auswahl im Online-Konfigurator.
Wo lässt sich die R95 ZiiiP einsetzen?
Die ZIP-Senkrechtmarkise eignet sich für zahlreiche Anwendungen im privaten und gewerblichen Bereich.
- ✔ Fenster und Fenstertüren
- ✔ Große Glasflächen und Fassaden
- ✔ Terrassen und überdachte Sitzbereiche
- ✔ Geeignete Pergola- und Terrassenüberdachungskonstruktionen
- ✔ Gewerbliche Glasfronten und Bürogebäude
Häufig gestellte Fragen zur Aluprof R95 ZiiiP
Was ist der Vorteil einer ZIP-Senkrechtmarkise?
Bei einer ZIP-Senkrechtmarkise wird das Markisentuch seitlich in den Führungsschienen gehalten. Dadurch entsteht eine stabile und gleichmäßige Tuchführung. Das System ist besonders für außenliegenden Sonnen- und Sichtschutz geeignet.
Kann ich die R95 ZiiiP individuell bestellen?
Ja. Im Online-Konfigurator von steg-platten.de können Sie die Senkrechtmarkise nach Maß zusammenstellen. Dazu gehören die verfügbaren Maße, Farben, Stoffe und Ausstattungsoptionen.
Schützt die R95 ZiiiP vor Hitze?
Ja. Als außenliegender Sonnenschutz kann die Senkrechtmarkise einen erheblichen Teil der direkten Sonneneinstrahlung bereits vor dem Fenster abfangen. Die tatsächliche Wirkung hängt unter anderem vom gewählten Stoff, der Verglasung und der Einbausituation ab.
Ist die Senkrechtmarkise blickdicht?
Das hängt vom gewählten Markisenstoff und den Lichtverhältnissen ab. Screengewebe unterscheiden sich hinsichtlich Transparenz und Sichtschutz. Ein Screenstoff ist nicht automatisch vollständig blickdicht.
Ist die R95 ZiiiP windstabil?
Durch die ZIP-Führung bietet die R95 ZiiiP eine verbesserte Tuchstabilität gegenüber Systemen ohne seitliche Reißverschlussführung. Die zulässige Windbelastung richtet sich nach den technischen Vorgaben des Herstellers, der Größe und der Montage.
Aluprof R95 ZiiiP jetzt nach Maß bestellen
Entscheiden Sie sich für modernen Sonnen- und Sichtschutz mit kompakter Kassette und zuverlässiger ZIP-Technologie. Stellen Sie Ihre Aluprof Refleksol R95 ZiiiP individuell zusammen und bestellen Sie Ihre Senkrechtmarkise nach Maß bei steg-platten.de.
Anmelden
